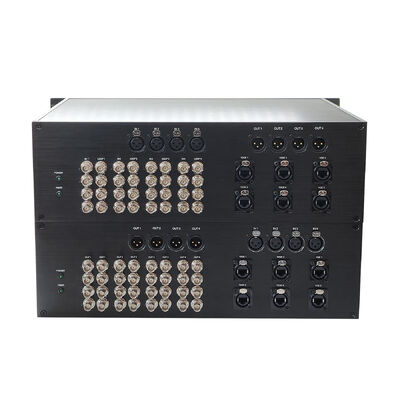

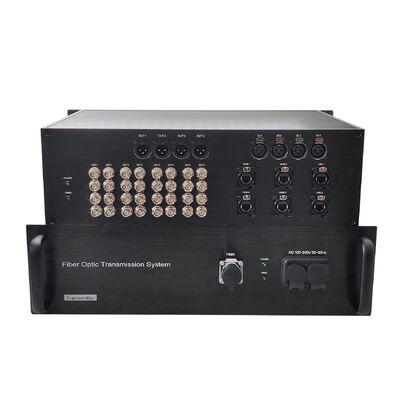

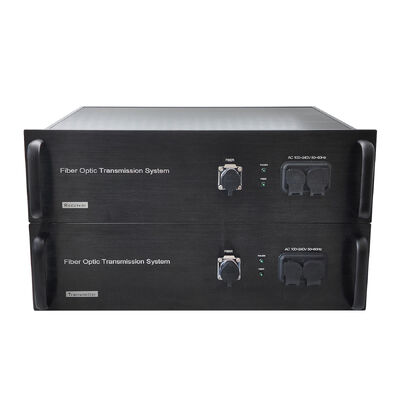

12G SDI Video-Glasfaserübertragungssystem mit XLR-Audio, Netzwerk, CNlinko Dual LC Glasfaseranschluss

1. Entspricht den Standards DVB-ASI, SMPTE424M, SMPTE292M und SMPTE259M (C)

2. Verwendet vollständige digitale Verarbeitungstechnologie, klares Bild, keine Farbdifferenz

3. Mit APC-Schaltung, konstanter optischer Ausgangsleistung, großem Dynamikbereich

4. CWDM-Technologie zur Übertragung von Mehrkanal-Signalen, hohe Kapazität, einfache Aufrüstung

5. Der Eingang verfügt über eine Kabelbalance zur Kompensation von Kabelübertragungsverlusten

6. Mit der Ausgangstakt-Wiederherstellungs-Reduktionsschaltung für Signaljitter kann es verzerrte Signale sehr gut verarbeiten

7. Eingangs-/Ausgangskabel-Übertragungsdistanz bis zu 80 m (BELDEN8281 Kabel)

8. Industrielles Design, modulares Design macht die Ausrüstung zuverlässig und flexibel

9. Kompatibilität mit Single- und Multimode, keine Relaisdistanz bis zu 20 Kilometer

10. Wandmontage, 1U Rack-Typ, Steckkarten-Design, unterstützt 2U 16-Slot-Chassis, doppelte redundante Stromversorgung

11. Unterstützung für pathologische Signale (optional):

PLL-Signal zur Erkennung des Sperrzustands der SDI-Phasenregelschleife. Stellt sicher, dass der Phasenregelschleifenring des optischen Terminals in jeder Szene normal arbeiten kann, ohne zu sperren.

Equalizer-Signal, spiegelt den Designzustand des Equalizers wirklich wider. Gleicht und verarbeitet effektiv Koaxialkabel-Signale unterschiedlicher Distanzen innerhalb eines bestimmten Bereichs, um die Integrität der Signale zu gewährleisten

SDI-Matrix-Signal, synthetisiert die beiden oben genannten Signale. Egal ob Tag oder Nacht, die Bilder, die von jeder Szene erzeugt werden, können eine effektive Übertragung gewährleisten

12. Plug and Play, keine Einrichtung erforderlich

13. Geräte werden paarweise verwendet. Beachten Sie, dass die Geräte zwischen Sender und Empfänger unterschieden werden

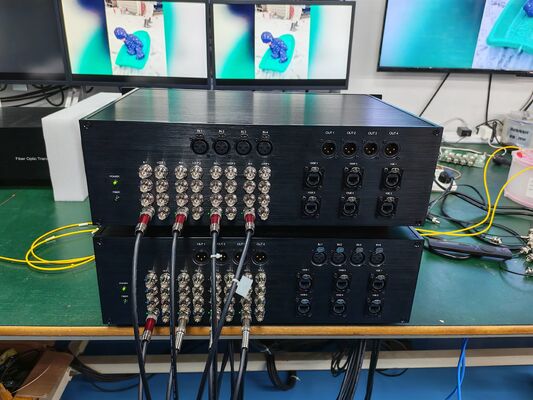

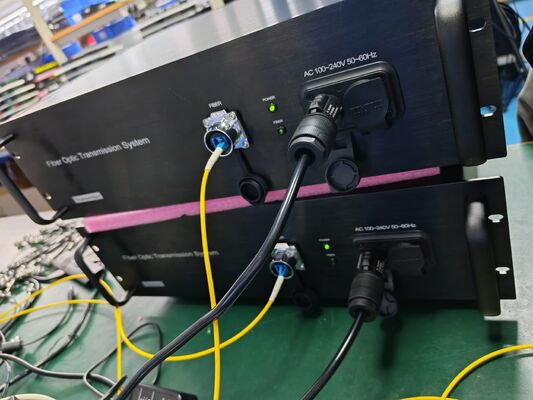

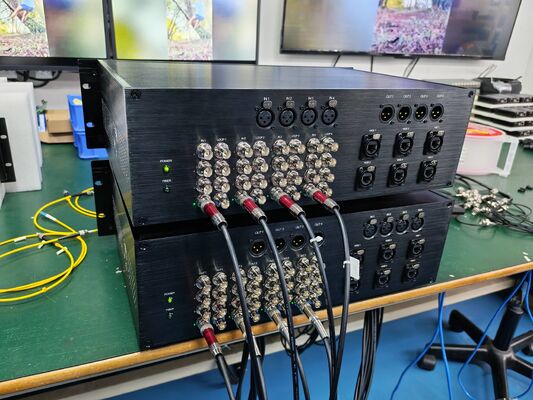

Bilder

Anwendung

1. SMPTE-kompatible serielle digitale Schnittstelle

2. UHDTV/4K/8K/HDTV/SDTV Video

3. IP-Medien-Gateway

4. Digitale Videoverarbeitung und -bearbeitung

Referenz für Anschlussdiagramm

Hinweis

1. Es wird empfohlen, beim ersten Mal einen kurzen Glasfaserlink zu verwenden, um sicherzustellen, dass alle Funktionen des Geräts normal sind, und dann eine Fernübertragung durchzuführen

2. Das Signal des Glasfaserkonverters kann an den Leistungsverstärker ausgegeben werden, aber die Audioquelle des Leistungsverstärkers kann das Audioquellensignal nicht an den Glasfaserkonverter ausgeben, da sonst das Gerät durchbrennt

Fehlerbehebung der Anzeige

1: Stromanzeige ist abnormal (POWER)

Antwort: Prüfen Sie, ob das Netzteil die Anforderungen des Geräts erfüllt oder ob das Netzteil defekt ist

Ob die Steckdose nicht fest oder locker ist

2: Glasfaseranzeige ist abnormal (FIBER)

Antwort: Prüfen Sie, ob die Glasfaserschnittstelle locker und nicht eingesteckt ist

Prüfen Sie, ob die Glasfaser zu stark gedämpft ist

3: Videoanzeige ist abnormal (VIDEO)

Antwort: Prüfen Sie die Signalquelle

Ersetzen Sie das Videokabel

4: Datenanzeige ist abnormal (DATA)

Antwort: Prüfen Sie den COM-Port, ob die Baudrate übereinstimmt

Prüfen Sie, ob das serielle Kabel falsch angeschlossen ist

Aufmerksamkeit

Blitzschutz, statische Elektrizität und Erdung:

Es wird empfohlen, bei der Installation des Geräts die Auswirkungen der Blitzschlag-Erdung zu berücksichtigen und Schutzmaßnahmen zu ergreifen. Starke statische Elektrizität beschädigt die optischen Geräte und Datenchips im Gerät. Es wird empfohlen, vor dem Einstecken/Ausstecken des Datenports des optischen Konverters die Stromversorgung des optischen Konverters zu trennen.

Glasfaser und optische Komponenten:

Seien Sie vorsichtig beim Einstecken der Glasfaser, da die optischen Komponenten des optischen Konverters sehr empfindlich sind und Sie Schäden an den optischen Komponenten vermeiden sollten. Es ist zu beachten, dass die von den optischen Komponenten des optischen Konverters erzeugte Lichtquelle schädlich für die Augen ist, daher sollten Sie direkten Augenkontakt mit den optischen Komponenten des optischen Konverters vermeiden. Wenn Sie die optische Leistung des optischen Konverters messen müssen, verwenden Sie bitte ein optisches Leistungsmeßgerät.

Geräte- und Installationsverfahren:

1. Glasfaserinstallation: Stecken Sie die Glasfaser vorsichtig in die Glasfaserschnittstelle des optischen Terminals ein, nachdem Sie bestätigt haben, dass der Glasfaserlink die Installationsanforderungen erfüllt.

2. Geräteinstallation: Die Geräte können zwischen Sender und Empfänger unterschieden werden, und dies ist auf dem Etikett und auf dem Gehäuse des Geräts deutlich gekennzeichnet.
