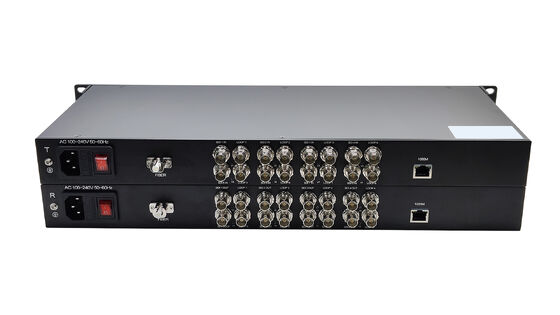

1HE 8x 3G SDI mit 1GB Ethernet Glasfaser-Konverter

1. Entspricht den Standards DVB-ASI, SMPTE424M, SMPTE292M und SMPTE259M (C)

2. Verwendung von digitaler Verarbeitungstechnologie, klares Bild, keine Farbphasendifferenz

3. Mit APC-Schaltung, konstante optische Ausgangsleistung, großer Dynamikbereich

4. CWDM-Technologie zur Erzielung von Mehrkanal-Signalübertragung, große Kapazität, einfach zu aktualisieren

5. Der Eingang verfügt über einen Kabelausgleich, um den Verlust der Kabelübertragung auszugleichen

6. Mit der Ausgangstaktwiederherstellungs-Reduktionssignal-Jitter-Schaltung kann das verzerrte Signal sehr gut verarbeitet werden

7. Eingangs-/Ausgangskabel-Übertragungsentfernung von bis zu 80 m (BELDEN8281-Kabel)

8. Industriedesign, modulares Design macht die Ausrüstung zuverlässig und flexibel

9. Einzel-Multimode-Kompatibilität, keine Relaisentfernung von bis zu 20 Kilometern

10. Wandmontage, 1HE-Racktyp, Steckkarten-Design, unterstützt 2HE 16-Slot-Chassis, doppelte Notstromversorgung

11. Unterstützung für pathologische Signale (optional):

PLL-Signal zur Erkennung des verriegelten Zustands der SDI-Phasenregelschleife. Stellen Sie sicher, dass der Phasenregelring des optischen Terminals ohne Verriegelung in jeder Szene normal arbeiten kann.

Equalizer-Signal, es spiegelt wirklich den Designzustand des Equalizers wider. Gleicht effektiv die Koaxialkabelsignale unterschiedlicher Entfernungen innerhalb eines bestimmten Bereichs aus und verarbeitet sie, um die Integrität der Signale zu gewährleisten.

SDI-Matrix-Signal, synthetisiert die beiden obigen Signale. Egal ob Tag oder Nacht, die von jeder Szene erzeugten Bilder können eine effektive Übertragung gewährleisten.

12. Plug-and-Play, keine Einrichtung erforderlich

13. Geräte werden paarweise verwendet. Beachten Sie, dass Geräte zwischen Sender und Empfänger unterschieden werden

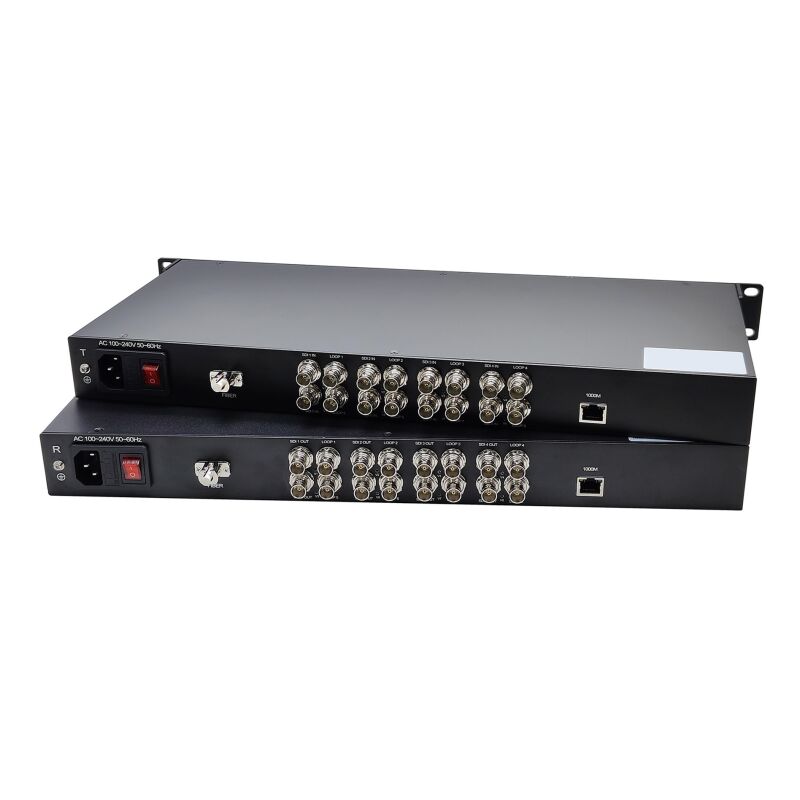

Bilder

Anwendung

1. SMPTE-kompatibel mit serieller digitaler Schnittstelle

2. UHDTV/4K/8K/HDTV/SDTV-Video

3. IP-Media-Gateway

4. Digitale Videoverarbeitung und -bearbeitung

Anschlussdiagramm Referenz

Erinnerung

1. Es wird empfohlen, für den ersten Gebrauch die kurze Glasfaserverbindung zu verwenden, um sicherzustellen, dass alle Funktionen des Geräts normal sind, und dann die Langstreckenübertragung durchzuführen.

2. Das Signal des Glasfaser-Konverters kann an den Leistungsverstärker ausgegeben werden, aber die Audioquelle des Leistungsverstärkers kann das Audiosignal nicht an den Glasfaser-Konverter ausgeben, andernfalls wird das Gerät beschädigt.

Fehlerbehebung der Anzeige

1: Stromanzeige ist abnormal (POWER)

Antwort: Überprüfen Sie, ob das Netzteil den Geräteanforderungen entspricht oder das Netzteil defekt ist

Ob die Steckdose nicht fest oder locker ist

2: Glasfaseranzeige ist abnormal (FIBER)

Antwort: Überprüfen Sie, ob die Glasfaserschnittstelle locker und nicht eingesteckt ist

Überprüfen Sie, ob die Glasfaser zu stark gedämpft ist

3: Videoanzeige ist abnormal (VIDEO)

Antwort: Überprüfen Sie die Signalquelle

Ersetzen Sie das Videokabel

4: Datenanzeige ist abnormal (DATA)

Antwort: Überprüfen Sie den COM-Port, ob die Baudrate übereinstimmt

Überprüfen Sie, ob das serielle Kabel falsch angeschlossen ist

Achtung

Blitzschutz, statische Elektrizität und Erdung:

Es wird empfohlen, bei der Installation des Geräts die Auswirkungen der Erdung durch Blitze und Präventionsmaßnahmen zu berücksichtigen. Starke statische Elektrizität beschädigt das optische Gerät und den Datenchip im Gerät. Es wird empfohlen, beim Ein- und Ausstecken des Datenanschlusses des optischen Konverters zuerst die Stromversorgung des optischen Konverters zu trennen.

Glasfaser- und optische Komponenten:

Seien Sie vorsichtig beim Einstecken der Glasfaser, da die optischen Komponenten des optischen Konverters sehr empfindlich sind, und Sie sollten vermeiden, Schäden an den optischen Komponenten zu verursachen. Es ist zu beachten, dass die von den optischen Komponenten des optischen Konverters erzeugte Lichtquelle schädlich für die Augen ist, daher sollten Sie keinen direkten Augenkontakt mit den optischen Komponenten des optischen Konverters haben. Wenn Sie die optische Leistung des optischen Konverters messen müssen, verwenden Sie bitte ein optisches Leistungsmessgerät.

Geräte- und Installationsverfahren:

1. Glasfaserinstallation: Bitte stecken Sie die Glasfaser vorsichtig in die Glasfaserschnittstelle des optischen Terminals, nachdem Sie bestätigt haben, dass die Glasfaserverbindung den Installationsanforderungen entspricht.

2. Geräteinstallation: Das Gerät kann zwischen Sender und Empfänger unterschieden werden, und es ist deutlich auf dem Etikett und auf dem Gehäuse des Geräts angegeben.
