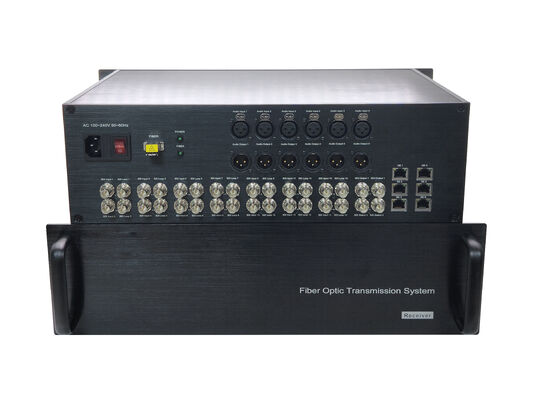

3HE 16CH 3G SDI mit XLR und Ethernet, Dual LC Glasfaser-Übertragungssystem

1. Konform mit DVB-ASI, SMPTE424M, SMPTE292M und SMPTE259M (C) Standards

2. Verwenden Sie voll digitale Verarbeitungstechnologie, klares Bild, kein Farbphasenunterschied

3. mit APC-Schaltung, konstante optische Leistung, großer dynamischer Reichweite

4. CWDM-Technologie zur Erreichung einer Mehrkanalsignalübertragung, große Kapazität, leicht zu aktualisieren

5Der Eingang hat eine Kabelbalance, um den Verlust der Kabelübertragung auszugleichen.

6Mit dem Ausgang Clock Recovery Reduktion Signal Jitter Schaltung, kann es die Verzerrung Signal sehr gut zu behandeln

7Ein-/Ausgangskabelübertragungsdistanz von bis zu 80 m (BELDEN8281 Kabel)

8. Industrielle Konstruktion, modulare Konstruktion macht die Geräte zuverlässig und flexibel

9. Einfach-Multi-Mode-Kompatibilität, keine Relais-Distanz von bis zu 20 Kilometern

10. Wandmontiert, 1U-Rack-Typ, Plug-in-Karten-Design, unterstützt 2U 16-Slot-Chassis, doppelte Sicherungsversorgung

11Unterstützung für pathologische Signale (optional):

PLL-Signalum den verriegelten Zustand der SDI-Phase-locked-Schleife zu erkennen; sicherzustellen, dass der Phase-lock-Ring des optischen Endgeräts normal funktionieren kann, ohne sich in einer Szene zu verriegeln.

Ausgleichssignal,Wirksam ausgleichen und verarbeiten die Koaxialkabelsignale von verschiedenen Entfernungen innerhalb eines bestimmten Bereichs, um die Integrität der Signale zu gewährleisten

SDI-Matrixsignal,Dabei werden die beiden oben genannten Signale synthetisiert.Egal, ob Tag oder Nacht.

12. Plug and play, keine Einrichtung erforderlich

13Die Geräte werden in Paaren verwendet.

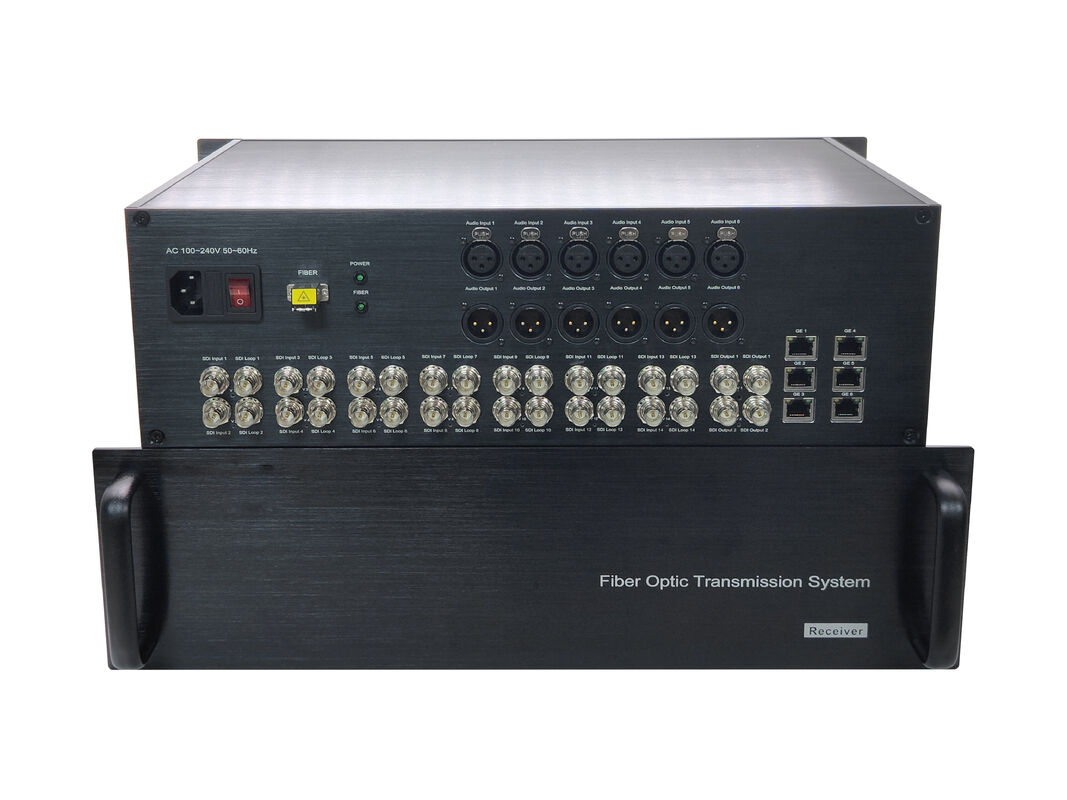

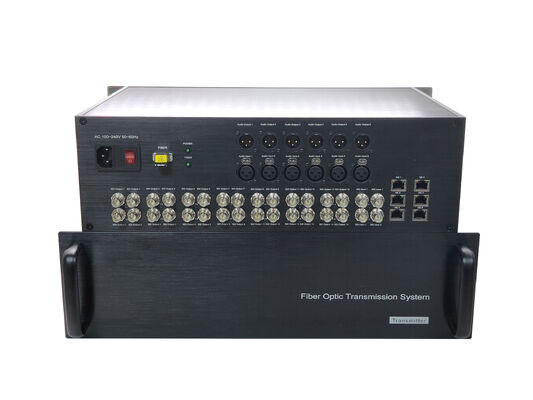

Bilder

Anwendung

1. SMPTE-kompatibel mit serieller digitaler Schnittstelle

2. UHDTV/4K/8K/HDTV/SDTV-Video

3. IP-Medien-Gateway

4Digitale Videobearbeitung und -bearbeitung

Verknüpfungsdiagramm

Erinnerung

1Es wird empfohlen, die kurze Glasfaserverbindung zum ersten Mal zu verwenden, um sicherzustellen, dass alle Funktionen der Ausrüstung normal sind, und dann die Fernübertragung durchführen

2. Das Signal des Glasfaserwandlers kann an den Leistungsverstärker ausgegeben werden, aber die Audioquelle des Leistungsverstärkers kann das Audioquellensignal nicht an den Glasfaserwandler ausgegeben werden,Sonst wird die Ausrüstung verbrannt.

Fehlerbehebung des Indikators

1: Leistungsindikator ist abnormal (POWER)

Antwort:Überprüfen Sie, ob der Stromadapter den Anforderungen an die Ausrüstung entspricht oder ob der Stromadapter ausfällt

Ob die Steckdose nicht fest oder locker ist

2: Faserindikator ist abnormal (FIBER)

Antwort:Überprüfen Sie, ob die Glasfaseroberfläche los ist und nicht eingesteckt

Überprüfen Sie, ob die Glasfaser zu abgeschwächt ist

3: Videoanzeiger ist abnormal (VIDEO)

Antwort:Überprüfen Sie die Signalquelle.

Ersetzen Sie das Video-Kabel

4: Datenindikator ist abnormal (DATEN)

Antwort:Überprüfen Sie den COM-Port, ob die Baudrate konsistent ist

Überprüfen Sie, ob das Serienabschlusskabel rückwärts angeschlossen ist

Aufmerksamkeit!

Blitzschutz, statischer Strom und Erdung:

Es wird empfohlen, bei der Installation des Geräts die Auswirkungen der Erdung durch Blitze und die Vorbeugungsmaßnahmen zu berücksichtigen.Starke statische Elektrizität beschädigt das optische Gerät und den Datenchip in der AusrüstungEs wird empfohlen, beim Stecken/Ausschalten des Datenabschnitts des optischen Wandlers zuerst die Stromversorgung des optischen Wandlers abzuschließen.

Glasfaser- und optische Komponenten:

Vorsicht beim Stecken der Glasfaser, da die optischen Komponenten des optischen Wandlers sehr zerbrechlich sind, und Sie sollten vermeiden, dass die optischen Komponenten beschädigt werden.Es ist zu beachten, daß die Lichtquelle, die von den optischen Komponenten des optischen Wandlers erzeugt wird, für die Augen schädlich ist.Wenn Sie die optische Leistung des optischen Wandlers ermitteln möchten, verwenden Sie bitte den optischen Leistungsmesser.

Ausrüstungs- und Montageverfahren:

1. Glasfaseranlage:Bitte fügen Sie die Glasfaser sorgfältig in die Glasfaseroberfläche des Glasfaserterminals ein, nachdem Sie bestätigt haben, dass die Glasfaserverbindung den Anforderungen der Installation entspricht.

2Einrichtung der Ausrüstung: Die Ausrüstung kann zwischen Sender und Empfänger unterschieden werden, und dies ist klar auf dem Etikett und auf dem Fahrwerk der Ausrüstung angegeben.
