12-Kanal 12G-SDI Glasfaser-Konverter + 4CH XLR Balanced Audio + 4CH 1GB Ethernet, mit SMPTE-Faser-Anschluss zur Übertragung

1. Entspricht den Standards DVB-ASI, SMPTE424M, SMPTE292M und SMPTE259M (C).

2. Verwenden Sie vollständig digitale Verarbeitungstechnologie, klares Bild, keine Farbphasendifferenz

3. Mit APC-Schaltung, konstanter optischer Ausgangsleistung, großem Dynamikbereich

4. CWDM-Technologie zur Erzielung einer Mehrkanal-Signalübertragung, große Kapazität, einfache Aufrüstung

5. Der Eingang verfügt über eine Kabelbalance, um den Verlust der Kabelübertragung auszugleichen

6. Mit der Ausgangstakt-Recovery-Reduktionssignal-Jitter-Schaltung kann das Verzerrungssignal sehr gut verarbeitet werden

7. Eingangs-/Ausgangskabel-Übertragungsentfernung von bis zu 80 m (Kabel BELDEN8281).

8. Industrielles Design und modularer Aufbau machen die Ausrüstung zuverlässig und flexibel

9. Single-Multi-Mode-Kompatibilität, keine Relaisentfernung von bis zu 20 Kilometern

10. Wandmontage, 1U-Rack-Typ, Plug-in-Karten-Design, unterstützt 2U-Gehäuse mit 16 Steckplätzen, doppelte Notstromversorgung

11. Unterstützung für pathologisches Signal (optional):

PLL-Signalum den verriegelten Zustand des SDI-Phasenregelkreises zu erkennen. Stellen Sie sicher, dass der Phasensperrring des optischen Terminals normal funktionieren kann, ohne dass eine Szene blockiert wird.

Equalizer-Signal,es wird den Designzustand des Equalizers wirklich widerspiegeln. Gleichen Sie die Koaxialkabelsignale unterschiedlicher Entfernungen innerhalb eines bestimmten Bereichs effektiv aus und verarbeiten Sie sie, um die Integrität der Signale sicherzustellen

SDI-Matrixsignal,Synthetisieren Sie die beiden oben genannten Signale. Egal ob Tag oder Nacht, die von jeder Szene erzeugten Bilder können eine effektive Übertragung gewährleisten

12. Plug-and-Play, keine Einrichtung erforderlich

13. Geräte werden paarweise verwendet. Beachten Sie, dass bei Geräten zwischen Sender und Empfänger unterschieden wird

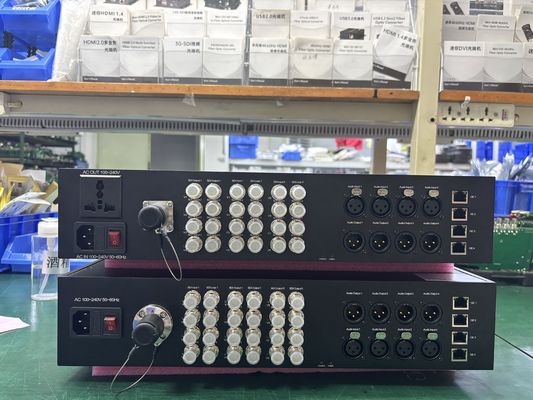

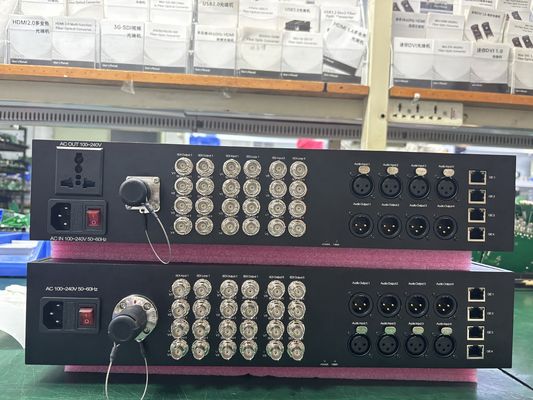

Bilder

Anwendung

1. SMPTE-kompatibel mit serieller digitaler Schnittstelle

2. UHDTV/4K/8K/HDTV/SDTV-Video

3. IP-Medien-Gateway

4. Digitale Videoverarbeitung und -bearbeitung

Referenz zum Verbindungsdiagramm

Erinnerung

1. Es wird empfohlen, zum ersten Mal die kurze Glasfaserverbindung zu verwenden, um sicherzustellen, dass alle Funktionen des Geräts normal sind, und dann eine Fernübertragung durchzuführen

2. Das Signal des Glasfaserkonverters kann an den Leistungsverstärker ausgegeben werden, aber die Audioquelle des Leistungsverstärkers kann das Audioquellensignal nicht an den Glasfaserkonverter ausgeben, da sonst das Gerät verbrannt wird

Fehlerbehebung des Indikators

1: Betriebsanzeige ist abnormal (POWER)

Antwort:Überprüfen Sie, ob das Netzteil den Geräteanforderungen entspricht oder das Netzteil ausfällt

Ob die Steckdose nicht fest oder locker ist

2: Faserindikator ist abnormal (FASER)

Antwort:Überprüfen Sie, ob die Glasfaserschnittstelle locker und nicht eingesteckt ist

Prüfen Sie, ob die Glasfaser zu stark gedämpft ist

3: Videoanzeige ist abnormal (VIDEO)

Antwort:Überprüfen Sie die Signalquelle

Ersetzen Sie das Videokabel

4: Datenanzeige ist abnormal (DATA)

Antwort:Überprüfen Sie den COM-Port, ob die Baudrate konsistent ist

Überprüfen Sie, ob das serielle Anschlusskabel falsch herum angeschlossen ist

Aufmerksamkeit

Blitzschutz, statische Elektrizität und Erdung:

Es wird empfohlen, bei der Installation des Geräts die Auswirkungen der Erdung durch Blitzschlag und Präventionsmaßnahmen zu berücksichtigen. Starke statische Elektrizität beschädigt das optische Gerät und den Datenchip im Gerät. Es wird empfohlen, beim Ein-/Ausstecken des Datenanschlusses des optischen Konverters zunächst die Stromversorgung des optischen Konverters zu trennen.

Faser- und optische Komponenten:

Seien Sie beim Anschließen der Glasfaser vorsichtig, da die optischen Komponenten des optischen Konverters sehr zerbrechlich sind und Sie eine Beschädigung der optischen Komponenten vermeiden sollten. Es ist zu beachten, dass die von den optischen Komponenten des optischen Konverters erzeugte Lichtquelle schädlich für die Augen ist. Vermeiden Sie daher direkten Augenkontakt mit den optischen Komponenten des optischen Konverters. Wenn Sie die optische Leistung des optischen Wandlers ermitteln müssen, verwenden Sie bitte den optischen Leistungsmesser.

Ausrüstung und Installationsverfahren:

1. Glasfaserinstallation: Bitte führen Sie die Glasfaser vorsichtig in die Glasfaserschnittstelle des optischen Terminals ein, nachdem Sie sichergestellt haben, dass die Glasfaserverbindung die Installationsanforderungen erfüllt.

2. Geräteinstallation: Beim Gerät kann zwischen Sender und Empfänger unterschieden werden. Dies ist deutlich auf dem Etikett angegeben und auf dem Gehäuse des Geräts aufgedruckt.
