Humanity 8-Kanal 3GSDI-to-Fiber-Digital-Video-Konverter mit RS485-Daten und kundenspezifischen Diensten
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | 3G-SDI-zu-Glasfaser-Konverter | Fasermodul: | 3G SFP |
|---|---|---|---|
| Betriebstemperatur: | -10°C | 50°C | Stromverbrauch: | ≤5W |
| Schnittstellentyp: | FC/SC/LC | Impedanz des Signals: | 75 Ω |
| Daten: | RS485 | Zertifizierung: | CE RoHS FCC |
| Wellenlänge: | 1310/1550 nm (optional) |

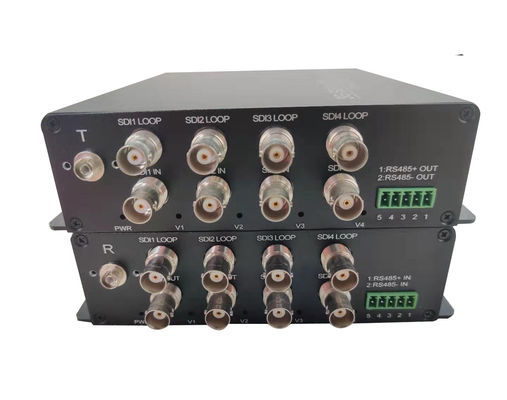

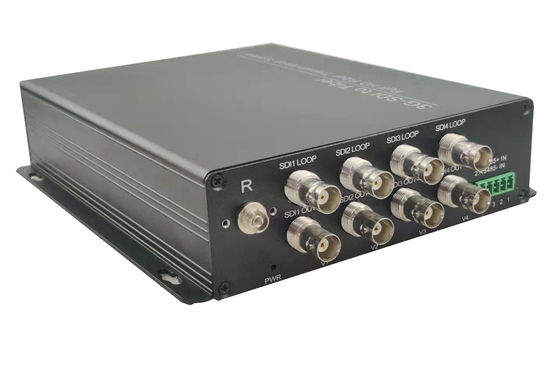

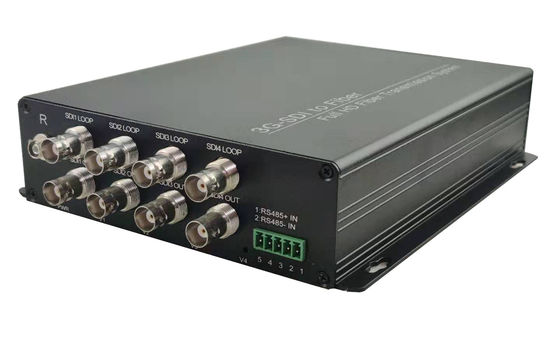

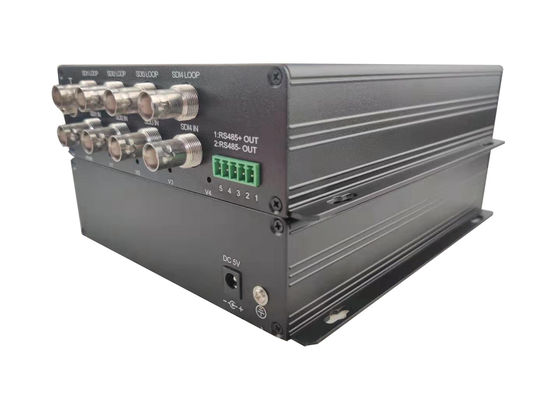

3G-SDI-Sender und -Empfänger über Single-Mode-Faser ST/PC 20km, 180mm x 123mm x 30mm
Beschreibung des Produkts
Systemkonstruktion Glasfaser-Video-Sender und -Empfänger
SDI-Serie kann 1/2/4/8-Kanäle übertragen
Einheitliche DatenverarbeitungVideo über eine einzelne Kernfaser.
Ein- oder Mehrmodus
Einheitliche DatenverarbeitungDie Einheiten sind so ausgelegt, dass sie LC/PC-Optische Steckverbinder unterstützen
Wir bieten Ihnen kostenloses Patch Cord + Adapter für Ihre Anfrage für SC/PC oder ST/PC oder FC/PC optische
Anschluss.
Die Übertragungsdistanz beträgt den optischen Budget.
Der Standard des Herstellers ist 20 km.
Eigenschaften
•1/2/4/8 Kanäle Video von SD-SDI/HD-SDI/3G-SDI kann über 1 einzelne Faser übertragen werden
•Die maximale Arbeitsgeschwindigkeit beträgt 3,2 Gb/s.
•Unterstützung der SMPTE 292M (2,9 Gb/s) -Uhrwiederherstellung
• Unterstützt den Standard von 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s serielle Schnittstelle ((3G-SDI)
• Der Wellenlängenbereich beträgt 1310 nm,1550nm und 16 andere CWDM-Wellenlängen (konform mit ITU-T G.694.2)
• Automatische Kabelgleichung, für alle Geschwindigkeiten unter 3,2 Gb/s verwendetBelden 1694A)
•LED-StatusanzeigeÜberwachung der Arbeitsbedingungen
•Videoübertragungssystem kann viele Anwendungsbranchenstrukturen unterstützen
•Der GlasfaseranschlussUnterstützung des SFP-Transceivers warm angeschlossen
•Unterstützung des SDI-Videoformats:
625/25 PAL
525/29.97 NTSC
525/23.98 NTSC
720p50,720p59.94
1080P 23.98/24/30/50/60
1080i 23/24/30/50/59.94
Typische Anwendung
Anmerkung
•Die optische Leistungsgarantie ist Multi-Mode ((62,5/125m),Single-Mode ((9/125m) geeignet.
•Wenn 50/125 m Multimodefaser verwendet wird, müssen 3 dB vom optischen Leistungsaufwand abgezogen werden.
•Die optische Übertragungsdistanz beschränkt sich auf den optischen Verlust der Faser und alle zusätzlichen Verluste durch Steckverbinder, Spleißungen und Patch-Panels.
•Die maximale Übertragungsdistanz ist auch durch die Faserbandbreite begrenzt.
•Der Stromadapter für eigenständige Einheiten wird von einem Drittanbieter hergestellt.
•Bitte wenden Sie sich für spezielle Anforderungen und Anpassungen an die Fabrik.
Technische Parameter
| Fasern |
Anschluss: FC/ST/PC Übertragungsleistung: besser als -6 dB Empfängerempfindlichkeit: besser als -18 dB Optisch dynamischer Bereich: 12 dB Maximaler optischer Verlust: 12 dB Faser: Ein-/Mehrmodusfaser, Einfaser |
| GlasfaserübertragungDie Entfernung ist durch Verlust des optischen Stromkreises und zusätzliche Verluste durch Steckverbinder, Armaturen und Patch-Panel begrenzt. | |
| Video-Schnittstelle |
Video-Bandbreite:5 Hz bis 10 Hz Leistungsein- und Ausgangsniveau: 1Vp-p Probenahmefrequenz: 16,4 M (typischer Wert) SignalImpedanz: 75 Ω Signalschnittstelle: BNC/PAL/NTSC/SECAM Differenzielle Gewinne (DG): < 1,3 % (typischer Wert) Signal-Rausch-Verhältnis (SNR): 63 dB |
| Datenoberfläche |
Datenoberfläche:Das System wird von einem anderen System ausgerüstet. Datenmodus: NRZ, Manchester, zweiphasig Datenrate: 110 bis 115,200 Kbps Schnittstellenanschluss: RJ45 |
| Macht | Stromversorgung:AC180V ~ 260VDie Leistung ist in der Tabelle 1 angegeben.
Stromverbrauch:≤ 5 W |
| Abmessung | Produktgröße:103X93X28(WXDXH) einfache Verpackung:200X176X55(WXDXH) |
| Arbeitsumfeld | Betriebstemperatur: -10°C ~ 50°C Arbeitsfeuchtigkeit: 5% bis 95% (keine Kondensation) Speichertemperatur: -40°C ~ 80°C |
