5CH 12G SDI Video mit Netzwerk über ST-Faserübertragung

Merkmale

Technische Merkmale

1. Unterstützt ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) und ST-259 (SD);
kompatibel mit DVB-ASI und AES10 (MADI);
2. Clock-Recovery-Funktion; (der Clock-Restorer schwächt hochfrequentes Jitter ab und verwendet reine Uhren mit geringem Jitter, um Daten vollständig zu regenerieren);
3. Der Clock-Restorer ist auf 11,88 Gbit/s, 5,94 Gbit/s, 2,97 Gbit/s, 1,485 Gbit/s oder 1,001 Bruchteil-Subrate und 270 Mbit/s SMPTE-Rate gesperrt;
4. Der Signaleingang verfügt über eine automatische Kabelentzerrungsfunktion (EQ) und der Ausgang über eine Treiberfunktion (CD);
5. Unterstützt steckbare SFP-Optikmodule, die je nach den tatsächlichen Anforderungen des Standorts und unterschiedlichen Entfernungen oder Schnittstellen durch entsprechende Optikmodule ersetzt werden können; Unterstützt Singlemode-Single-Fiber/Dual-Fiber-Übertragungsdistanz 10 km (Standard);
6. Unterstützt Statuslichtanzeige;
7. Unterstützt ein Weitspannungs-Netzteil von 9-18 V, Netzstecker mit Verriegelung, um ein Herausfallen während des Betriebs zu verhindern;
8. Plug-and-Play, keine Fehlersuche;

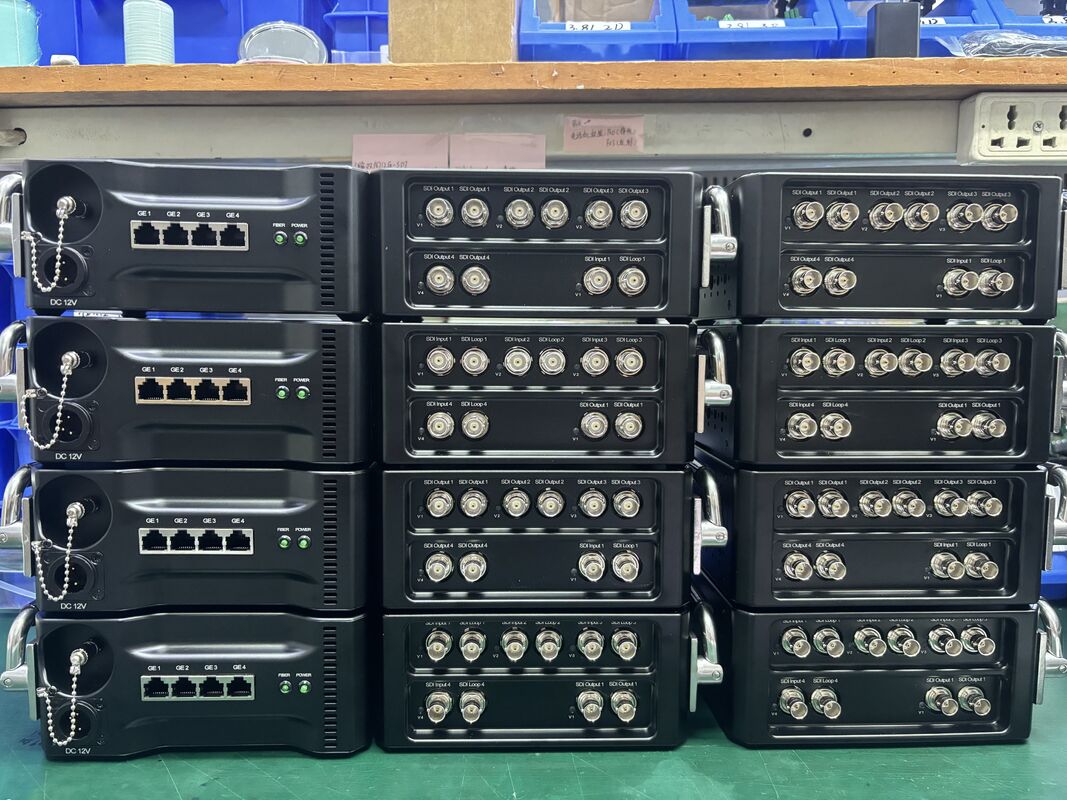

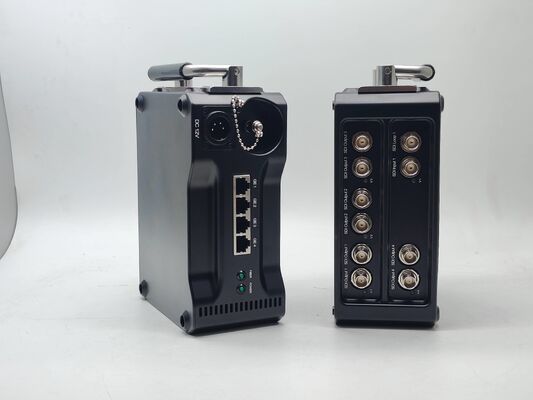

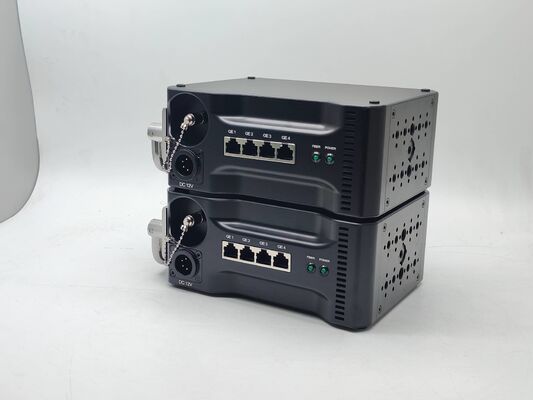

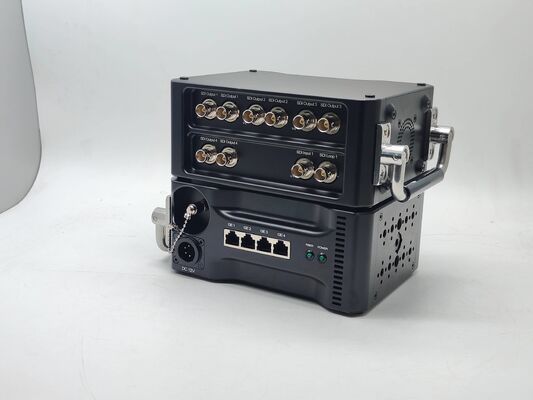

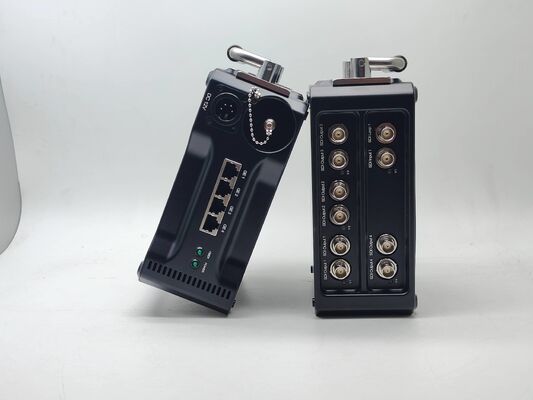

Bilder

Anwendung

Rundfunk-Videoübertragung

Hochwertige HD-SDI-Videoüberwachung im Verkehrsbetrieb (ITS)

Hochwertige Bilder METRO-Sicherheit

Avionik-Überwachungssystem

Perimeterschutz für Öl und Gas

Schaltplan

Erinnerung

1. Es wird empfohlen, zunächst eine kurze Glasfaserverbindung zu verwenden, um sicherzustellen, dass alle Funktionen des Geräts normal sind, und dann eine Fernübertragung durchzuführen.

2. Das Signal des Glasfaserkonverters kann an den Leistungsverstärker ausgegeben werden, aber die Audioquelle des Leistungsverstärkers kann das Audiosignalsignal nicht an den Glasfaserkonverter ausgeben, da sonst das Gerät durchbrennt.

Fehlerbehebung der Anzeige

1: Stromanzeige ist abnormal (POWER)

Antwort: Prüfen Sie, ob das Netzteil die Geräteanforderungen erfüllt oder ob das Netzteil defekt ist.

Ob die Steckdose nicht fest sitzt oder locker ist.

2: Glasfaseranzeige ist abnormal (FIBER)

Antwort: Prüfen Sie, ob die Glasfaser-Schnittstelle locker ist und nicht eingesteckt ist.

Prüfen Sie, ob die Glasfaser zu stark gedämpft ist.

3: Videoanzeige ist abnormal (VIDEO)

Antwort: Prüfen Sie die Signalquelle.

Ersetzen Sie das Videokabel.

4: Datenanzeige ist abnormal (DATA)

Antwort: Prüfen Sie den COM-Port, ob die Baudrate übereinstimmt.

Prüfen Sie, ob das serielle Portkabel falsch angeschlossen ist.

Aufmerksamkeit

Blitzschutz, statische Elektrizität und Erdung:

Es wird empfohlen, bei der Installation des Geräts die Auswirkungen von Blitzeinschlägen und Schutzmaßnahmen zu berücksichtigen. Starke statische Elektrizität beschädigt die optischen Geräte und Datenchips im Gerät. Es wird empfohlen, vor dem Einstecken/Ausstecken des Datenanschlusses des optischen Konverters zuerst die Stromversorgung des optischen Konverters zu trennen.

Glasfaser und optische Komponenten:

Seien Sie vorsichtig beim Einstecken der Glasfaser, da die optischen Komponenten des optischen Konverters sehr empfindlich sind und Sie Schäden an den optischen Komponenten vermeiden sollten. Es ist zu beachten, dass die von den optischen Komponenten des optischen Konverters erzeugte Lichtquelle schädlich für die Augen ist, daher sollten Sie die optischen Komponenten des optischen Konverters nicht direkt mit den Augen berühren. Wenn Sie die optische Leistung des optischen Konverters messen müssen, verwenden Sie bitte ein optisches Leistungsmeßgerät.

Geräte- und Installationsverfahren:

1. Glasfaserinstallation: Stecken Sie die Glasfaser vorsichtig in die Glasfaser-Schnittstelle des optischen Terminals ein, nachdem Sie bestätigt haben, dass die Glasfaserverbindung die Installationsanforderungen erfüllt.

2. Geräteinstallation: Die Geräte können als Sender und Empfänger unterschieden werden, und dies ist auf dem Etikett und auf dem Gehäuse des Geräts deutlich angegeben.
