Fernbedienung 4K Glasfaserkonverter mit 12G SDI PGM

Merkmale

Technische Eigenschaften

1. Unterstützt ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) und ST-259 (SD);
kompatibel mit DVB-ASI und AES10 (MADI);
2. Clock-Recovery-Funktion; (der Clock-Restorer schwächt hochfrequentes Jitter ab und verwendet reine Low-Jitter-Clocks, um Daten vollständig zu regenerieren);
3. Der Clock-Restorer ist auf 11,88 Gbit/s, 5,94 Gbit/s, 2,97 Gbit/s, 1,485 Gbit/s oder 1,001 Bruchteil-Subrate und 270 Mbit/s SMPTE-Rate gesperrt;
4. Der Signaleingang verfügt über eine automatische Kabelentzerrung (EQ) und der Ausgang über eine Treiberfunktion (CD);
5. Unterstützt Single-Mode Single-Fiber/Dual-Fiber Übertragungsdistanz 10 km (Standard);
6. Unterstützt Statuslichtanzeige;
7. Unterstützt eine Weitbereichs-Spannungsversorgung von 9-18V, Netzstecker mit Verriegelung, um ein Herausfallen während des Betriebs zu verhindern;

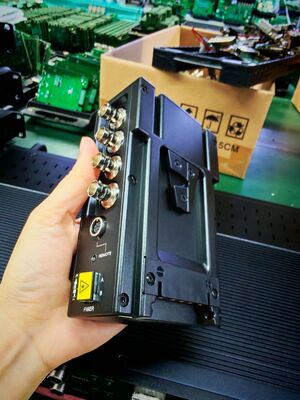

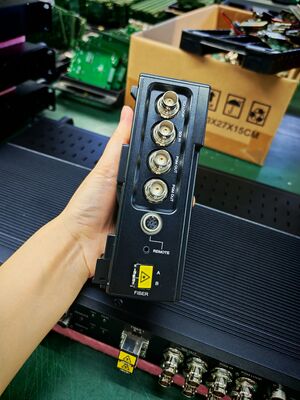

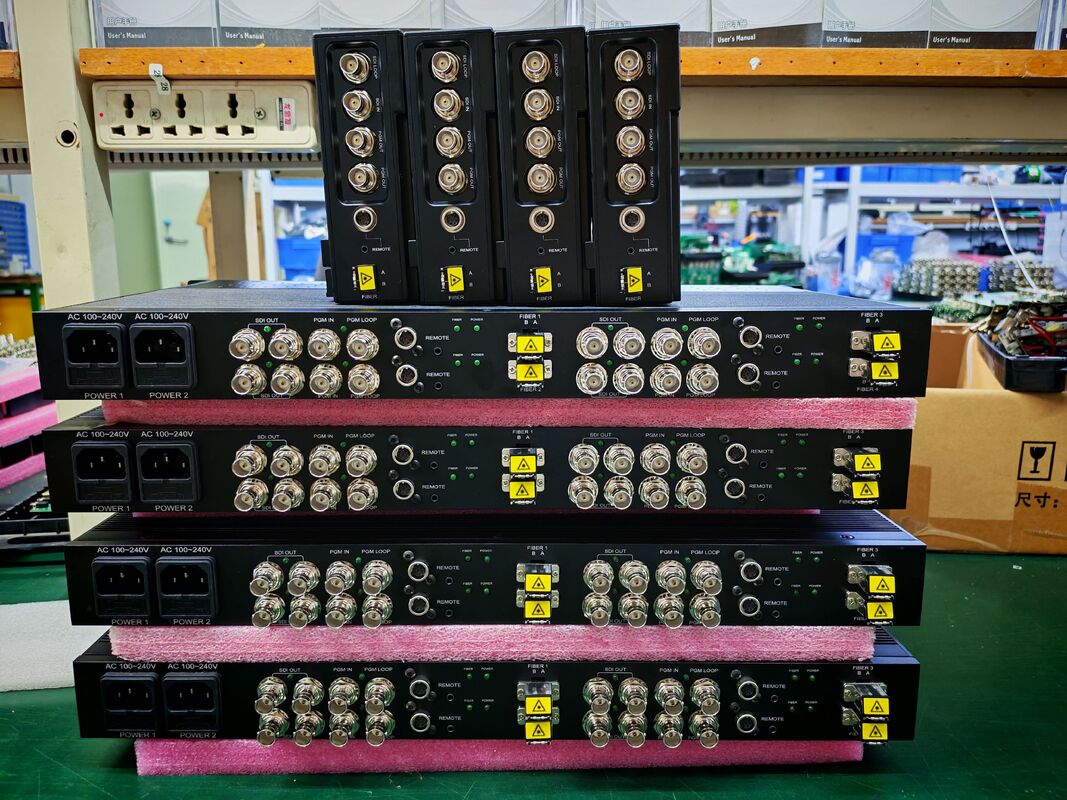

Bilder

Anwendung

Rundfunk-Videoübertragung

Hochwertige HD-SDI-Videoüberwachung im Verkehrsbetrieb (ITS)

Hochwertige Bilder METRO-Sicherheit

Avionik-Überwachungssystem

Perimeter-Einbruchmelder für Öl & Gas

Verbindungsdiagramm

Hinweis

1. Es wird empfohlen, zunächst eine kurze Glasfaserverbindung zu verwenden, um sicherzustellen, dass alle Funktionen des Geräts normal sind, und dann eine Fernübertragung durchzuführen

2. Das Signal des Glasfaserkonverters kann an den Leistungsverstärker ausgegeben werden, aber die Audioquelle des Leistungsverstärkers kann das Audioquellensignal nicht an den Glasfaserkonverter ausgeben, da sonst das Gerät durchbrennt

Probleme mit der Anzeige

1: Stromanzeige ist abnormal (POWER)

Antwort: Prüfen Sie, ob das Netzteil den Anforderungen des Geräts entspricht oder ob das Netzteil defekt ist

Ob die Steckdose nicht fest sitzt oder locker ist

2: Glasfaseranzeige ist abnormal (FIBER)

Antwort: Prüfen Sie, ob die Glasfaser-Schnittstelle locker ist und nicht eingesteckt ist

Prüfen Sie, ob die Glasfaser zu stark gedämpft ist

3: Videoanzeige ist abnormal (VIDEO)

Antwort: Prüfen Sie die Signalquelle

Ersetzen Sie das Videokabel

4: Datenanzeige ist abnormal (DATA)

Antwort: Prüfen Sie den COM-Port, ob die Baudrate übereinstimmt

Prüfen Sie, ob das serielle Portkabel falsch angeschlossen ist

Aufmerksamkeit

Blitzschutz, statische Elektrizität und Erdung:

Es wird empfohlen, bei der Installation des Geräts die Auswirkungen von Blitzschlag und Erdung zu berücksichtigen und Schutzmaßnahmen zu ergreifen. Starke statische Elektrizität beschädigt das optische Gerät und den Datenchip im Gerät. Es wird empfohlen, vor dem Einstecken/Abziehen des Datenports des optischen Konverters die Stromversorgung des optischen Konverters zu trennen.

Glasfaser und optische Komponenten:

Seien Sie vorsichtig beim Einstecken der Glasfaser, da die optischen Komponenten des optischen Konverters sehr empfindlich sind und Sie Schäden an den optischen Komponenten vermeiden sollten. Es ist zu beachten, dass die von den optischen Komponenten des optischen Konverters erzeugte Lichtquelle schädlich für die Augen ist, daher sollten Sie keinen direkten Augenkontakt mit den optischen Komponenten des optischen Konverters haben. Wenn Sie die optische Leistung des optischen Konverters messen müssen, verwenden Sie bitte ein optisches Leistungsmeßgerät.

Geräte- und Installationsverfahren:

1. Glasfaserinstallation: Stecken Sie die Glasfaser vorsichtig in die Glasfaser-Schnittstelle des optischen Terminals ein, nachdem Sie bestätigt haben, dass die Glasfaserverbindung die Installationsanforderungen erfüllt.

2. Geräteinstallation: Die Geräte können als Sender und Empfänger unterschieden werden, und dies ist auf dem Etikett deutlich angegeben und auf dem Gehäuse des Geräts aufgedruckt.
