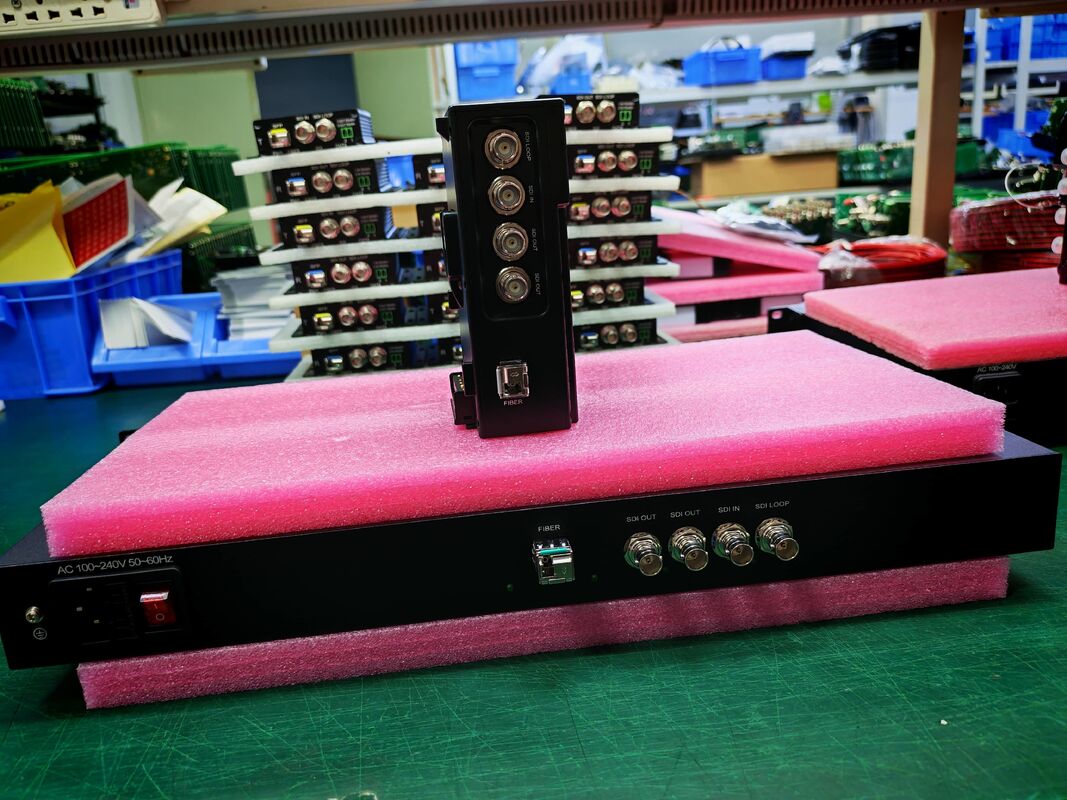

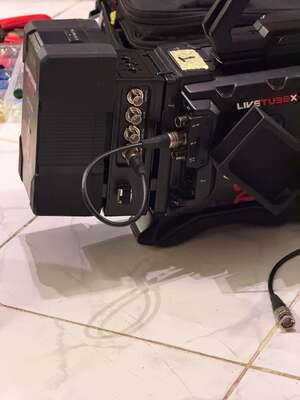

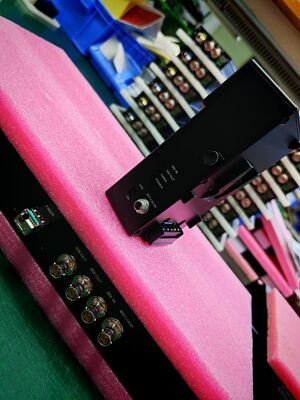

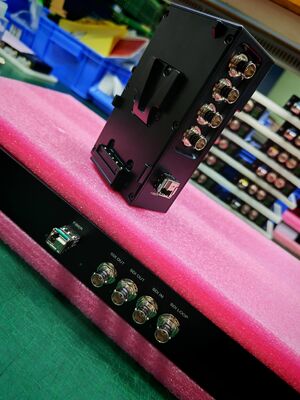

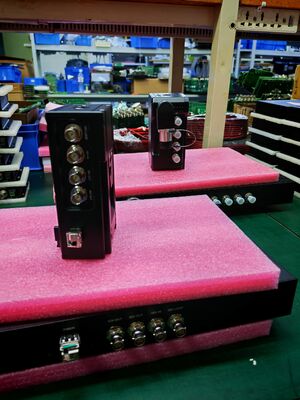

4K-Kamerafaser-Adapter mit LC-Faser-Anschluss

Merkmale

Technische Eigenschaften

1. Unterstützt ST-2082-1 ​​(12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) und ST-259 (SD);
kompatibel mit DVB-ASI und AES10 (MADI);
2. Uhrwiederherstellungsfunktion; (Der Taktwiederhersteller schwächt hochfrequenten Jitter und verwendet reine Takte mit niedrigem Jitter, um die Daten vollständig wiederherzustellen.)
3. Der Taktwiederhersteller ist auf 11,88 Gbit/s, 5,94 Gbit/s, 2,97 Gbit/s, 1,4 85 Gbit/s oder 1,001 Teil-Subrate und 270 Mbit/s SMPTE-Rate festgelegt.
4. Der Signaleingang verfügt über eine automatische Kabelausgleichsfunktion (EQ) und der Ausgang über eine Laufwerksfunktion (CD).
5. Unterstützt Plug-in-SFP-Optikmodule, die je nach den tatsächlichen Anforderungen des Standorts und unterschiedlichen Entfernungen oder Schnittstellen entsprechender Optikmodule ausgetauscht werden können; Unterstützt Singlemode-Einzelfaser-/Dualfaser-Übertragungsentfernung von 10 km (Standard);
6. Unterstützung der Statusanzeige;
7. Unterstützt ein 9-18-V-Breitspannungsnetzteil und einen Netzstecker mit Verriegelung, um ein Herunterfallen während des Betriebs zu verhindern.
8. Plug-and-Play, kein Debuggen;

Bilder

Anwendung

Ausstrahlung von Videoübertragungen

Hochwertige HD-SDI-Videoüberwachung im Verkehrsbetrieb (ITS)

Hochwertige Bilder von METRO Security

Avionisches Überwachungssystem

Öl- und Gas-Perimeter-Eindringling

Verbindungsdiagramm

Erinnerung

1. Es wird empfohlen, zum ersten Mal die kurze Glasfaserverbindung zu verwenden, um sicherzustellen, dass alle Funktionen des Geräts normal sind, und dann eine Fernübertragung durchzuführen

2. Das Signal des Glasfaserkonverters kann an den Leistungsverstärker ausgegeben werden, aber die Audioquelle des Leistungsverstärkers kann das Audioquellensignal nicht an den Glasfaserkonverter ausgeben, da sonst das Gerät verbrannt wird

Problem mit dem Indikator

1: Betriebsanzeige ist abnormal (POWER)

Antwort:Überprüfen Sie, ob das Netzteil den Geräteanforderungen entspricht oder das Netzteil ausfällt

Ob die Steckdose nicht fest oder locker ist

2: Faserindikator ist abnormal (FASER)

Antwort:Überprüfen Sie, ob die Glasfaserschnittstelle locker und nicht eingesteckt ist

Prüfen Sie, ob die Glasfaser zu stark gedämpft ist

3: Videoanzeige ist abnormal (VIDEO)

Antwort:Überprüfen Sie die Signalquelle

Ersetzen Sie das Videokabel

4: Datenanzeige ist abnormal (DATA)

Antwort:Überprüfen Sie den COM-Port, ob die Baudrate konsistent ist

Überprüfen Sie, ob das serielle Anschlusskabel falsch herum angeschlossen ist

Aufmerksamkeit

Blitzschutz, statische Elektrizität und Erdung:

Es wird empfohlen, bei der Installation des Geräts die Auswirkungen der Erdung durch Blitzschlag und Präventionsmaßnahmen zu berücksichtigen. Starke statische Elektrizität beschädigt das optische Gerät und den Datenchip im Gerät. Es wird empfohlen, beim Ein-/Ausstecken des Datenanschlusses des optischen Konverters zunächst die Stromversorgung des optischen Konverters zu trennen.

Faser- und optische Komponenten:

Seien Sie beim Anschließen der Glasfaser vorsichtig, da die optischen Komponenten des optischen Konverters sehr zerbrechlich sind und Sie eine Beschädigung der optischen Komponenten vermeiden sollten. Es ist zu beachten, dass die von den optischen Komponenten des optischen Konverters erzeugte Lichtquelle schädlich für die Augen ist. Vermeiden Sie daher direkten Augenkontakt mit den optischen Komponenten des optischen Konverters. Wenn Sie die optische Leistung des optischen Wandlers ermitteln müssen, verwenden Sie bitte den optischen Leistungsmesser.

Ausrüstung und Installationsverfahren:

1. Glasfaserinstallation: Bitte führen Sie die Glasfaser vorsichtig in die Glasfaserschnittstelle des optischen Terminals ein, nachdem Sie sichergestellt haben, dass die Glasfaserverbindung die Installationsanforderungen erfüllt.

2. Geräteinstallation: Beim Gerät kann zwischen Sender und Empfänger unterschieden werden. Dies ist deutlich auf dem Etikett angegeben und auf dem Gehäuse des Geräts aufgedruckt.
