4K-SDI-Verlängerer über Faser, EFP-Kamerasysteme, Basisstationsteuerung

Merkmale

Technische Merkmale

1. Unterstützt ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) und ST-259 (SD);
kompatibel mit DVB-ASI und AES10 (MADI);
2. Clock-Recovery-Funktion; (der Clock-Restorer schwächt hochfrequentes Jitter ab und verwendet reine Low-Jitter-Clocks, um Daten vollständig zu regenerieren);
3. Der Clock-Restorer ist auf 11,88 Gbit/s, 5,94 Gbit/s, 2,97 Gbit/s, 1,485 Gbit/s oder 1,001 Bruchteil-Subrate und 270 Mbit/s SMPTE-Rate gesperrt;
4. Der Signaleingang verfügt über eine automatische Kabelentzerrungsfunktion (EQ) und der Ausgang über eine Treiberfunktion (CD);
5. Unterstützt Plug-in SFP-Optikmodule, die je nach den tatsächlichen Anforderungen des Standorts und unterschiedlichen Entfernungen oder Schnittstellen entsprechende Optikmodule ersetzt werden können; Unterstützt Single-Mode Single Fiber/Dual Fiber Übertragungsdistanz 10KM (Standard);
6. Unterstützt Statuslichtanzeige;
7. Unterstützt eine Weitbereichsspannungsversorgung von 9-18V, Netzstecker mit Verriegelung, um ein Herausfallen während des Betriebs zu verhindern;
8. Plug and Play, keine Fehlersuche;

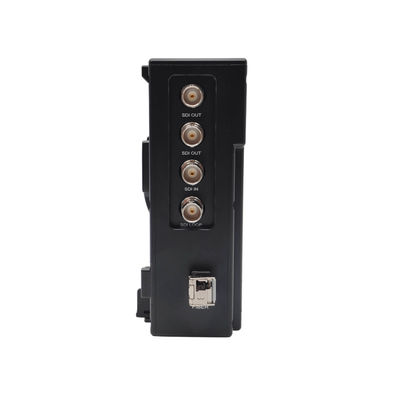

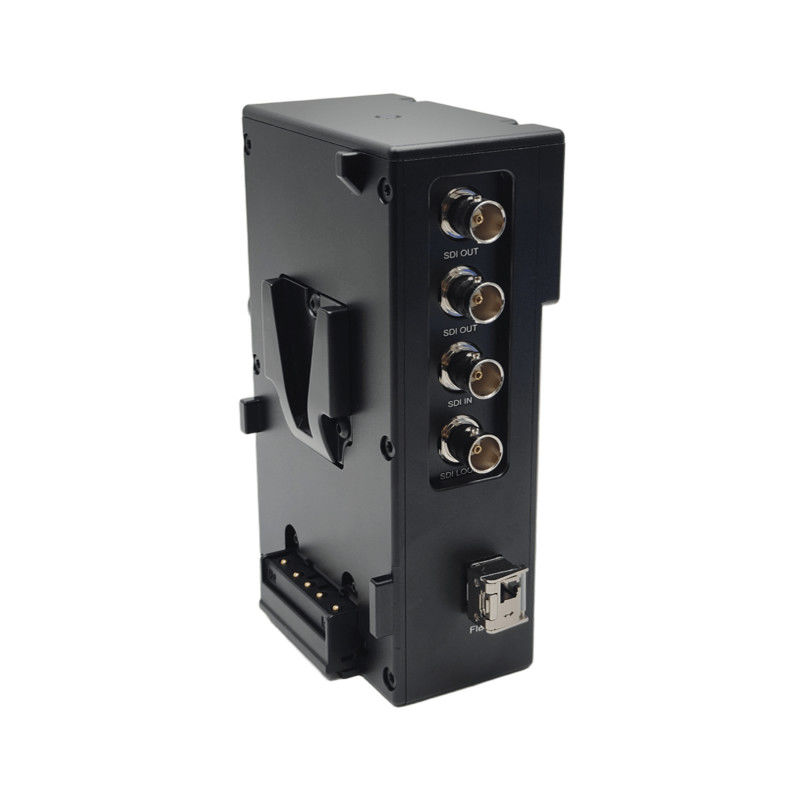

Bilder

Anwendung

Rundfunk-Videoübertragung

Hochwertige HD-SDI-Videoüberwachung im Verkehrsbetrieb (ITS)

Hochwertige Bilder METRO-Sicherheit

Avionik-Überwachungssystem

Öl- und Gasperimeter-Einbruchmelder

Verbindungsdiagramm

Erinnerung

1. Es wird empfohlen, beim ersten Mal eine kurze Glasfaserverbindung zu verwenden, um sicherzustellen, dass alle Funktionen des Geräts normal sind, und dann eine Fernübertragung durchzuführen

2. Das Signal des Glasfaserwandlers kann an den Leistungsverstärker ausgegeben werden, aber die Audioquelle des Leistungsverstärkers kann das Audioquellensignal nicht an den Glasfaserwandler ausgeben, da sonst das Gerät durchbrennt

Probleme mit der Anzeige

1: Stromanzeige ist abnormal (POWER)

Antwort: Prüfen Sie, ob das Netzteil den Anforderungen des Geräts entspricht oder ob das Netzteil defekt ist

Ob die Steckdose nicht fest sitzt oder locker ist

2: Glasfaseranzeige ist abnormal (FIBER)

Antwort: Prüfen Sie, ob die Glasfaserverbindung locker ist und nicht eingesteckt ist

Prüfen Sie, ob die Glasfaser zu stark gedämpft ist

3: Videoanzeige ist abnormal (VIDEO)

Antwort: Prüfen Sie die Signalquelle

Ersetzen Sie das Videokabel

4: Datenanzeige ist abnormal (DATA)

Antwort: Prüfen Sie den COM-Port, ob die Baudrate übereinstimmt

Prüfen Sie, ob das serielle Kabel falsch herum angeschlossen ist

Aufmerksamkeit

Blitzschutz, statische Elektrizität und Erdung:

Es wird empfohlen, bei der Installation des Geräts die Auswirkungen der Erdung durch Blitzschlag zu berücksichtigen und Schutzmaßnahmen zu ergreifen. Starke statische Elektrizität beschädigt das optische Gerät und den Datenchip im Gerät. Es wird empfohlen, vor dem Einstecken/Ausstecken des Datenanschlusses des optischen Wandlers die Stromversorgung des optischen Wandlers zu trennen.

Glasfaser und optische Komponenten:

Seien Sie vorsichtig beim Einstecken der Glasfaser, da die optischen Komponenten des optischen Wandlers sehr empfindlich sind und Sie Schäden an den optischen Komponenten vermeiden sollten. Es ist zu beachten, dass die Lichtquelle, die von den optischen Komponenten des optischen Wandlers erzeugt wird, schädlich für die Augen ist, daher sollten Sie keinen direkten Augenkontakt mit den optischen Komponenten des optischen Wandlers haben. Wenn Sie die optische Leistung des optischen Wandlers messen müssen, verwenden Sie bitte ein optisches Leistungspegelmessgerät.

Geräte- und Installationsverfahren:

1. Glasfaserinstallation: Stecken Sie die Glasfaser vorsichtig in die Glasfaserverbindung des optischen Terminals ein, nachdem Sie bestätigt haben, dass die Glasfaserverbindung die Installationsanforderungen erfüllt.

2. Geräteinstallation: Die Geräte können zwischen Sender und Empfänger unterschieden werden, und dies ist auf dem Etikett deutlich angegeben und auf dem Gehäuse des Geräts aufgedruckt.
