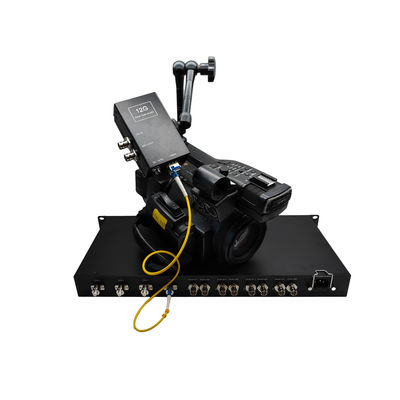

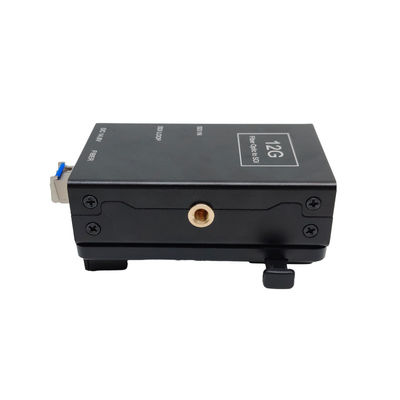

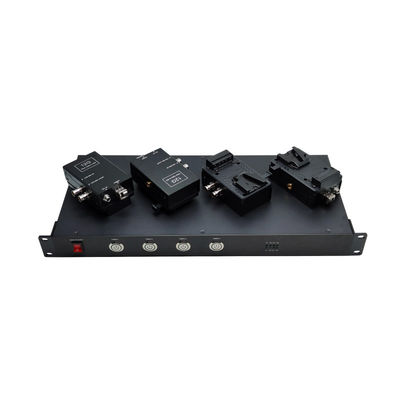

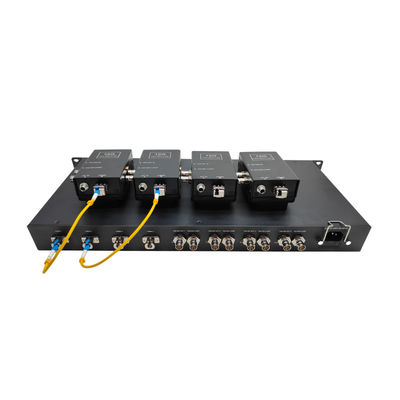

4 in 1 EFP 12G-SDI-Video-zu-Kamera-Optische Glasfaser-Übertragungssystem mit 4 PC-Sender und 1 PC-Rack-CCU

1. 1 Kanal 12G-SDI-Video mit Loopout über Glasfaser

2. Jeder SDI-Kanal enthält 1 Kanal eingebettetes Audio

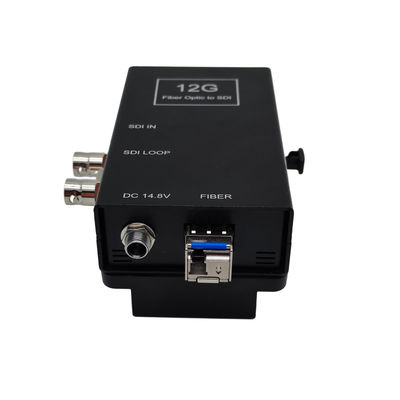

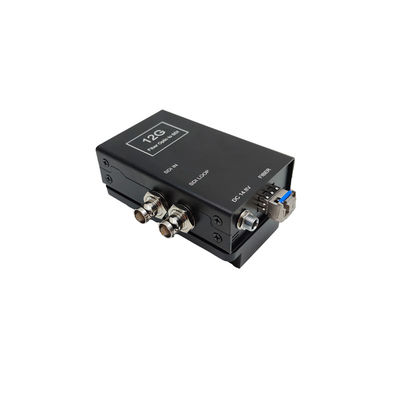

3. SDI-Eingang/LC-Glasfaserausgang/SDI-Loop

4. Automatischer Kabelausgleich zur Gewährleistung der Signalintegrität

5. Unterstützt 12G / 6G / 3G / HD / SD

6. Kompatibel mit DVB-ASI und AES10 (MADI)

7. Integrierte Reclocking-Sperre für SMPTE-Raten von 11,88 Gbit/s, 5,94 Gbit/s, 2,97 Gbit/s, 1,485 Gbit/s oder Unterteilungen von 1,001 und 270 Mbit/s

8. Direkt kompatibel mit 12G/6G/3G-SDI-Kamerasystemen

9. Lange Übertragungsreichweite mindestens 10 km, bis zu 40 km

10. DC14,6V Stromeingang

11. Unterstützt Hot-Swapping und Hot-Plugging

12. Vollständig digitale, unkomprimierte Übertragung auf Broadcast-Niveau

13. Super optischer Dynamikbereich und keine Einstellung vor Gebrauch erforderlich

14. Glasfaser-WDM/CWDM/DWDM-Technik

15. Unterstützt HDTV 4K*2K (3840*2160@60Hz), 1080P, 1080I, 720P

Spezifikation

Bilder

Anwendung

Videoübertragung im Rundfunk

Hochwertige HD-SDI-Videoüberwachung im Verkehrsbetrieb (ITS)

Hochwertige Bilder METRO-Sicherheit

Avionik-Überwachungssystem

Perimeterschutz für Öl & Gas

Verbindungsdiagramm

Erinnerung

1. Es wird empfohlen, zunächst eine kurze Glasfaserverbindung zu verwenden, um sicherzustellen, dass alle Funktionen des Geräts normal sind, und dann die Fernübertragung durchzuführen

2. Das Signal des Glasfaserkonverters kann an den Leistungsverstärker ausgegeben werden, aber die Audioquelle des Leistungsverstärkers kann das Audiosignal nicht an den Glasfaserkonverter ausgeben, da sonst das Gerät durchbrennt

Fehlerbehebung der Anzeige

1: Leistungsanzeige ist abnormal (POWER)

Antwort: Prüfen Sie, ob das Netzteil den Anforderungen des Geräts entspricht oder ob das Netzteil defekt ist

Ob die Steckdose nicht fest sitzt oder locker ist

2: Glasfaseranzeige ist abnormal (FIBER)

Antwort: Prüfen Sie, ob die Glasfaserschnittstelle locker ist und nicht eingesteckt ist

Prüfen Sie, ob die Glasfaser zu stark gedämpft ist

3: Videoanzeige ist abnormal (VIDEO)

Antwort: Prüfen Sie die Signalquelle

Ersetzen Sie das Videokabel

4: Datenanzeige ist abnormal (DATA)

Antwort: Prüfen Sie den COM-Port, ob die Baudrate übereinstimmt

Prüfen Sie, ob das serielle Kabel falsch herum angeschlossen ist

Aufmerksamkeit

Blitzschutz, statische Elektrizität und Erdung:

Es wird empfohlen, bei der Installation des Geräts die Auswirkungen der Erdung durch Blitze und Schutzmaßnahmen zu berücksichtigen. Starke statische Elektrizität beschädigt das optische Gerät und den Datenchip im Gerät. Es wird empfohlen, beim Ein- und Ausstecken des Datenanschlusses des optischen Konverters zuerst die Stromversorgung des optischen Konverters zu trennen.

Glasfaser und optische Komponenten:

Seien Sie vorsichtig beim Einstecken der Glasfaser, da die optischen Komponenten des optischen Konverters sehr empfindlich sind und Sie Schäden an den optischen Komponenten vermeiden sollten. Es ist zu beachten, dass die von den optischen Komponenten des optischen Konverters erzeugte Lichtquelle schädlich für die Augen ist, daher sollten Sie direkten Augenkontakt mit den optischen Komponenten des optischen Konverters vermeiden. Wenn Sie die optische Leistung des optischen Konverters messen müssen, verwenden Sie bitte ein optisches Leistungsmeßgerät.

Geräte- und Installationsverfahren:

1. Glasfaserinstallation: Stecken Sie die Glasfaser vorsichtig in die Glasfaserschnittstelle des optischen Terminals ein, nachdem Sie bestätigt haben, dass die Glasfaserverbindung die Installationsanforderungen erfüllt.

2. Geräteinstallation: Die Geräte können zwischen Sender und Empfänger unterschieden werden, und dies ist auf dem Etikett deutlich angegeben und auf dem Gehäuse des Geräts aufgedruckt.
