Bidirektionales Glasfaserübertragungssystem kombiniert mit 12G SDI, XLR Audio, 10GB Ethernet, SMPTE Fiber Connector

1. Entspricht den Standards DVB-ASI, SMPTE424M, SMPTE292M und SMPTE259M (C)

2. Verwendet vollständige digitale Verarbeitungstechnologie, klares Bild, keine Farbdifferenz

3. Mit APC-Schaltung, konstanter optischer Ausgangsleistung, großem Dynamikbereich

4. CWDM-Technologie zur Erzielung von Mehrkanal-Signalübertragung, großer Kapazität, einfachem Upgrade

5. Der Eingang verfügt über eine Kabelbalance zur Kompensation von Kabelübertragungsverlusten

6. Mit der Ausgangstakt-Wiederherstellungs-Reduktionsschaltung für Signaljitter kann es verzerrte Signale sehr gut verarbeiten

7. Eingangs-/Ausgangskabel-Übertragungsdistanz bis zu 80 m (BELDEN8281-Kabel)

8. Industrielles Design, modulares Design macht die Ausrüstung zuverlässig und flexibel

9. Kompatibilität mit Single-Multi-Mode, keine Relaisdistanz bis zu 20 Kilometer

10. Wandmontage, 1U-Rack-Typ, Steckkarten-Design, unterstützt 2U 16-Slot-Chassis, doppelte redundante Stromversorgung

11. Unterstützung für pathologische Signale (optional):

PLL-Signal zur Erkennung des Sperrzustands der SDI-Phasenregelschleife. Stellt sicher, dass der Phasenregelschleifen-Optik-Terminal unter allen Bedingungen normal arbeiten kann, ohne zu sperren.

Equalizer-Signal, es wird den Designzustand des Equalizers wirklich widerspiegeln. Gleicht Koaxialkabel-Signale unterschiedlicher Distanzen innerhalb eines bestimmten Bereichs effektiv aus und verarbeitet sie, um die Integrität der Signale zu gewährleisten.

SDI-Matrix-Signal, synthetisiert die beiden oben genannten Signale. Egal ob Tag oder Nacht, die Bilder, die von jeder Szene erzeugt werden, können eine effektive Übertragung gewährleisten.

12. Plug and Play, keine Einrichtung erforderlich

13. Geräte werden paarweise verwendet. Beachten Sie, dass die Geräte zwischen Sender und Empfänger unterschieden werden

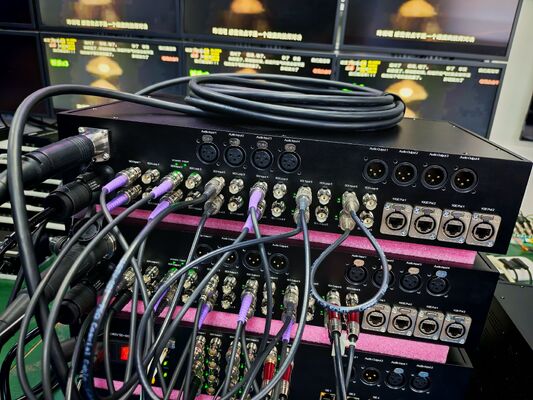

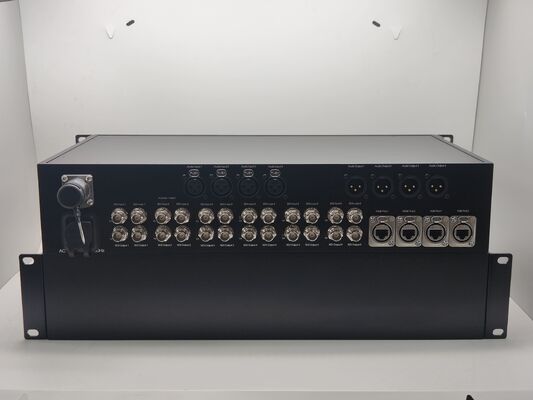

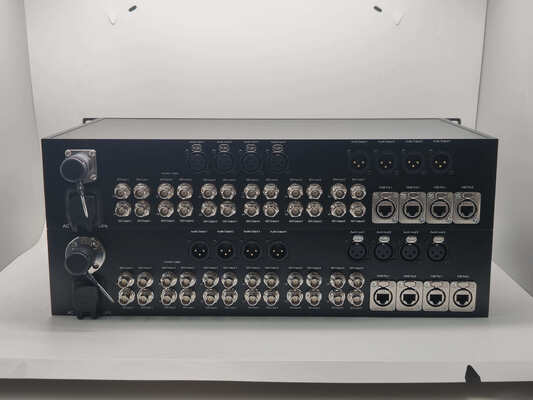

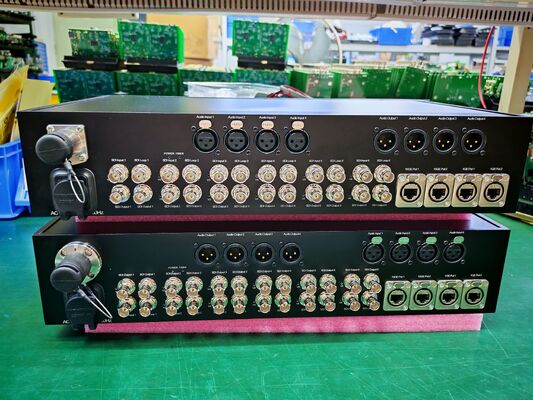

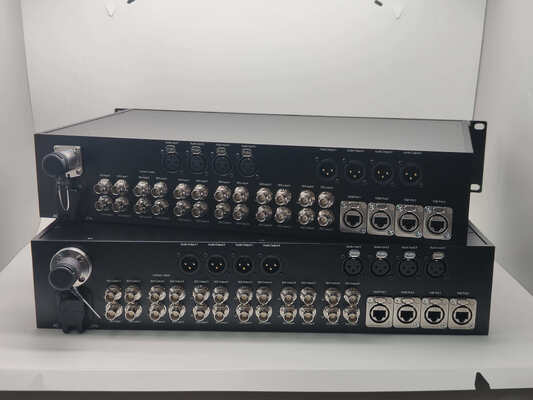

Bilder

Anwendung

1. SMPTE-kompatible serielle digitale Schnittstelle

2. UHDTV/4K/8K/HDTV/SDTV-Video

3. IP-Medien-Gateway

4. Digitale Videoverarbeitung und -bearbeitung

Referenz-Verbindungsdiagramm

Hinweis

1. Es wird empfohlen, zunächst eine kurze Glasfaserverbindung zu verwenden, um sicherzustellen, dass alle Funktionen des Geräts normal sind, und dann eine Fernübertragung durchzuführen

2. Das Signal des Glasfaserkonverters kann an den Leistungsverstärker ausgegeben werden, aber die Audioquelle des Leistungsverstärkers kann das Audioquellensignal nicht an den Glasfaserkonverter ausgeben, da sonst das Gerät durchbrennt

Fehlerbehebung der Anzeigeleuchte

1: Stromanzeige ist abnormal (POWER)

Antwort: Prüfen Sie, ob das Netzteil den Anforderungen des Geräts entspricht oder ob das Netzteil defekt ist

Ob die Steckdose nicht fest sitzt oder locker ist

2: Glasfaseranzeige ist abnormal (FIBER)

Antwort: Prüfen Sie, ob die Glasfaser-Schnittstelle locker ist und nicht eingesteckt ist

Prüfen Sie, ob die Glasfaser zu stark gedämpft ist

3: Videoanzeige ist abnormal (VIDEO)

Antwort: Prüfen Sie die Signalquelle

Ersetzen Sie das Videokabel

4: Datenanzeige ist abnormal (DATA)

Antwort: Prüfen Sie den COM-Port, ob die Baudrate übereinstimmt

Prüfen Sie, ob das serielle Kabel falsch angeschlossen ist

Aufmerksamkeit

Blitzschutz, statische Elektrizität und Erdung:

Es wird empfohlen, bei der Installation des Geräts die Auswirkungen von Blitzschlägen und Schutzmaßnahmen zu berücksichtigen. Starke statische Elektrizität beschädigt das optische Gerät und den Datenchip im Gerät. Es wird empfohlen, vor dem Einstecken/Abziehen des Datenanschlusses des optischen Konverters die Stromversorgung des optischen Konverters zu trennen.

Glasfaser und optische Komponenten:

Seien Sie vorsichtig beim Einstecken der Glasfaser, da die optischen Komponenten des optischen Konverters sehr empfindlich sind und Sie Schäden an den optischen Komponenten vermeiden sollten. Es ist zu beachten, dass die von den optischen Komponenten des optischen Konverters erzeugte Lichtquelle schädlich für die Augen ist, daher sollten Sie direkten Augenkontakt mit den optischen Komponenten des optischen Konverters vermeiden. Wenn Sie die optische Leistung des optischen Konverters messen müssen, verwenden Sie bitte ein optisches Leistungsmeßgerät.

Geräte- und Installationsverfahren:

1. Glasfaserinstallation: Stecken Sie die Glasfaser vorsichtig in die Glasfaser-Schnittstelle des optischen Terminals ein, nachdem Sie sichergestellt haben, dass die Glasfaserverbindung die Installationsanforderungen erfüllt.

2. Geräteinstallation: Die Geräte können zwischen Sender und Empfänger unterschieden werden, und dies ist auf dem Etikett und auf dem Gehäuse des Geräts deutlich gekennzeichnet.
