Tragbare 5CH 12G SDI-Faserübertragungsgeräte mit 1 GB Netzwerk

Eigenschaften

Technische Eigenschaften

1Unterstützt ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) und ST-259 (SD);
mit DVB-ASI und AES10 (MADI) kompatibel;
2. Uhrwiederherstellungsfunktion; (der Uhrwiederhersteller schwächt Hochfrequenz-Jitter und verwendet reine Low-Jitter-Uhren, um Daten vollständig zu regenerieren);
3Der Uhr-Restorer ist auf 11,88 Gbps, 5,94 Gbps, 2,97 Gbps, 1,4 85 Gbps oder 1,001 Bruchteil-Subrate und 270 Mbps SMPTE-Rate gesperrt.
4Der Signalleingang hat eine automatische Kabelgleichungsfunktion (EQ) und der Ausgang eine Antriebsfunktion (CD).
5Unterstützung von Plug-in-SFP-Optikmodulen, die je nach den tatsächlichen Bedürfnissen des Standorts und den unterschiedlichen Abständen oder Schnittstellen der entsprechenden Optikmodule ersetzt werden können;Unterstützt einmodische Einfaser-/Doppelfaser-Übertragungsdistanz 10KM (Standard);
6. Unterstützung Status Licht Anzeige;
7. Unterstützung einer breitspannungsbetriebenen 9-18V-Stromversorgung, Stecker mit Verriegelung, um das Abfallen während des Betriebs zu verhindern;
8. Plug and play, kein Debugging;

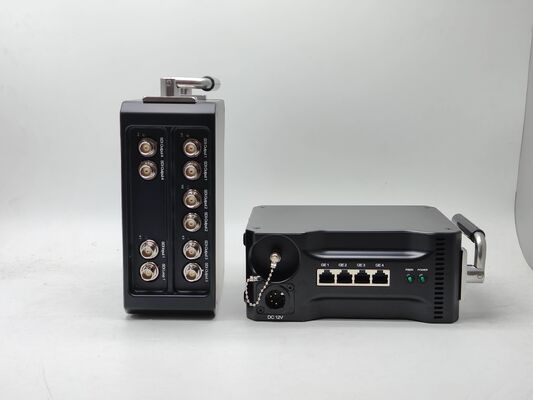

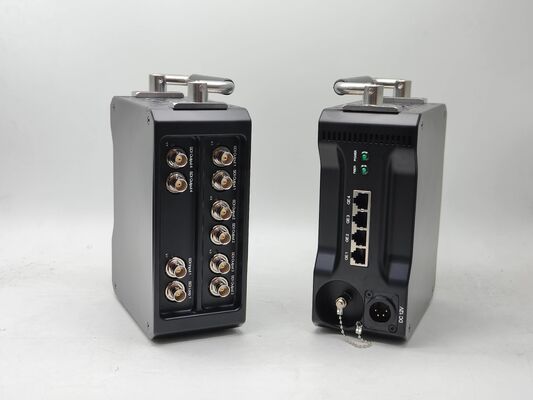

Bilder

Anwendung

Videoübertragung

Hochwertige HD-SDI-Videoüberwachung im Verkehrsbetrieb (ITS)

Hochwertige Bilder METRO Security

Flugsicherungssystem

Öl- und Gas-Eindringling

Ermittlung militärischer Anwendungen

Verbindungsdiagramm

Erinnerung

1Es wird empfohlen, die kurze Glasfaserverbindung zum ersten Mal zu verwenden, um sicherzustellen, dass alle Funktionen der Ausrüstung normal sind, und dann die Fernübertragung durchführen

2. Das Signal des Glasfaserwandlers kann an den Leistungsverstärker ausgegeben werden, aber die Audioquelle des Leistungsverstärkers kann das Audioquellensignal nicht an den Glasfaserwandler ausgegeben werden,Sonst wird die Ausrüstung verbrannt.

Fehlerbehebung des Indikators

1: Leistungsindikator ist abnormal (POWER)

Antwort:Überprüfen Sie, ob der Stromadapter den Anforderungen an die Ausrüstung entspricht oder ob der Stromadapter ausfällt

Ob die Steckdose nicht fest oder locker ist

2: Faserindikator ist abnormal (FIBER)

Antwort:Überprüfen Sie, ob die Glasfaseroberfläche los ist und nicht eingesteckt

Überprüfen Sie, ob die Glasfaser zu abgeschwächt ist

3: Videoanzeiger ist abnormal (VIDEO)

Antwort:Überprüfen Sie die Signalquelle.

Ersetzen Sie das Video-Kabel

4: Datenindikator ist abnormal (DATEN)

Antwort:Überprüfen Sie den COM-Port, ob die Baudrate konsistent ist

Überprüfen Sie, ob das Serienabschlusskabel rückwärts angeschlossen ist

Aufmerksamkeit!

Blitzschutz, statischer Strom und Erdung:

Es wird empfohlen, bei der Installation des Geräts die Auswirkungen der Erdung durch Blitz und die Vorbeugungsmaßnahmen zu berücksichtigen.Starke statische Elektrizität beschädigt das optische Gerät und den Datenchip in der AusrüstungEs wird empfohlen, beim Stecken/Ausschalten des Datenabschnitts des optischen Wandlers zuerst die Stromversorgung des optischen Wandlers abzuschließen.

Glasfaser- und optische Komponenten:

Vorsicht beim Anschließen der Glasfaser, da die optischen Komponenten des optischen Wandlers sehr zerbrechlich sind, und Sie sollten vermeiden, dass die optischen Komponenten beschädigt werden.Es ist zu beachten, daß die Lichtquelle, die von den optischen Komponenten des optischen Wandlers erzeugt wird, für die Augen schädlich ist.Wenn Sie die optische Leistung des optischen Wandlers ermitteln möchten, verwenden Sie bitte den optischen Leistungsmesser.

Ausrüstungs- und Montageverfahren:

1. Glasfaseranlage:Bitte fügen Sie die Glasfaser sorgfältig in die Glasfaseroberfläche des Glasfaserterminals ein, nachdem Sie bestätigt haben, dass die Glasfaserverbindung den Anforderungen der Installation entspricht.

2Einrichtung der Ausrüstung: Die Ausrüstung kann zwischen Sender und Empfänger unterschieden werden, und dies ist klar auf dem Etikett und auf dem Fahrwerk der Ausrüstung angegeben.
