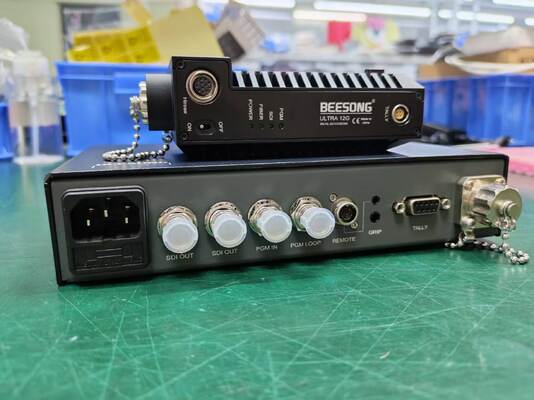

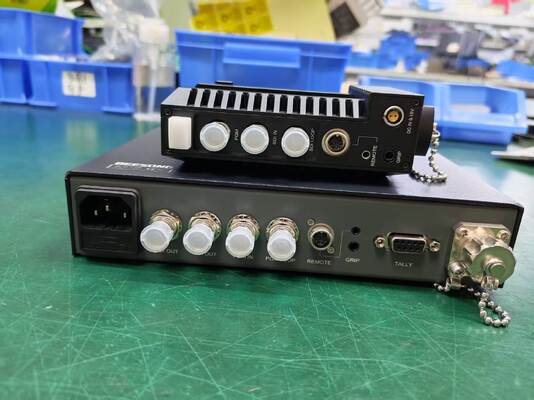

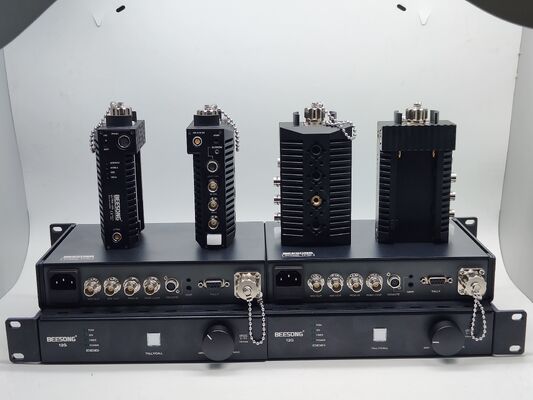

Seitengebundenes 4K 12G SDI-Faserübertragungssystem mit CCU

Merkmale

Technische Eigenschaften

1. Unterstützt ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) und ST-259 (SD);
kompatibel mit DVB-ASI und AES10 (MADI);
2. Taktrückgewinnungsfunktion; (der Taktwiederhersteller schwächt hochfrequentes Jitter ab und verwendet reine Low-Jitter-Takte, um Daten vollständig zu regenerieren);
3. Der Taktwiederhersteller ist auf 11,88 Gbit/s, 5,94 Gbit/s, 2,97 Gbit/s, 1,485 Gbit/s oder 1,001 Bruchteil-Subrate und 270 Mbit/s SMPTE-Rate verriegelt;
4. Der Signaleingang verfügt über eine automatische Kabelentzerrungsfunktion (EQ), und der Ausgang verfügt über eine Ansteuerungsfunktion (CD);
5. Unterstützt steckbare SFP-Optikmodule, die je nach den tatsächlichen Anforderungen des Standorts und den unterschiedlichen Entfernungen oder Schnittstellen entsprechenden Optikmodulen ausgetauscht werden können; Unterstützt Single-Mode-Single-Fiber/Dual-Fiber-Übertragungsentfernung 10 km (Standard);
6. Unterstützt die Anzeige des Statuslichts;
7. Unterstützt eine breite Spannungsversorgung von 9-18 V, Stromstecker mit Verriegelung, um ein Herausfallen während des Betriebs zu verhindern;
8. Plug & Play, kein Debugging;

Bilder

Anwendung

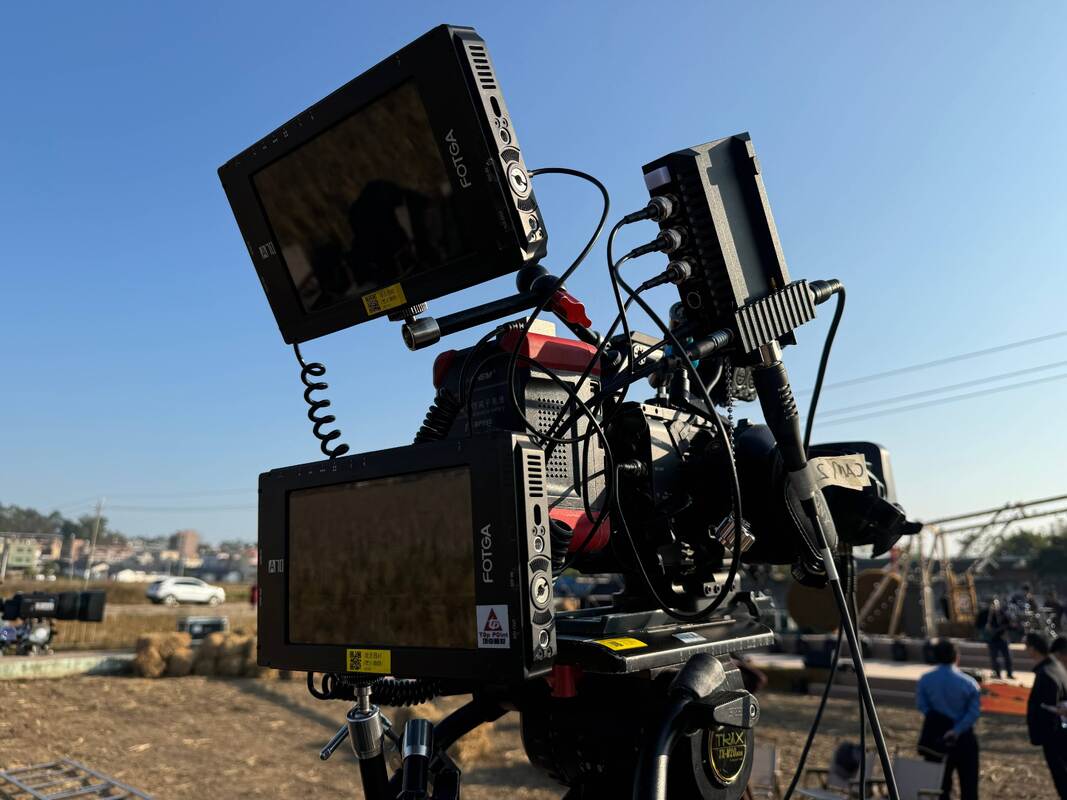

Rundfunk-Videoübertragung

Hochwertige HD-SDI-Videoüberwachung im Verkehrsbetrieb (ITS)

Hochwertige Bilder METRO-Sicherheit

Avionik-Überwachungssystem

Öl- und Gas-Perimeter-Eindringling

Erkennung militärischer Anwendungen Vor-Ort-Netzwerke

Verbindungsdiagramm

Erinnerung

1. Es wird empfohlen, für den ersten Gebrauch die kurze Glasfaserverbindung zu verwenden, um sicherzustellen, dass alle Funktionen des Geräts normal sind, und dann die Langstreckenübertragung durchzuführen.

2. Das Signal des Glasfaserkonverters kann an den Leistungsverstärker ausgegeben werden, aber die Audioquelle des Leistungsverstärkers kann das Audiosignal nicht an den Glasfaserkonverter ausgeben, andernfalls wird das Gerät beschädigt.

Fehlerbehebung der Anzeige

1: Stromanzeige ist abnormal (POWER)

Antwort: Überprüfen Sie, ob das Netzteil den Geräteanforderungen entspricht oder das Netzteil defekt ist

Ob die Steckdose nicht fest oder locker ist

2: Faseranzeige ist abnormal (FIBER)

Antwort: Überprüfen Sie, ob die Glasfaserschnittstelle locker und nicht eingesteckt ist

Überprüfen Sie, ob die Glasfaser zu stark gedämpft ist

3: Videoanzeige ist abnormal (VIDEO)

Antwort: Überprüfen Sie die Signalquelle

Ersetzen Sie das Videokabel

4: Datenanzeige ist abnormal (DATA)

Antwort: Überprüfen Sie den COM-Port, ob die Baudrate übereinstimmt

Überprüfen Sie, ob das serielle Kabel falsch angeschlossen ist

Achtung

Blitzschutz, statische Elektrizität und Erdung:

Es wird empfohlen, bei der Installation des Geräts die Auswirkungen der Erdung durch Blitze und Präventionsmaßnahmen zu berücksichtigen. Starke statische Elektrizität beschädigt das optische Gerät und den Datenchip im Gerät. Es wird empfohlen, dass Sie beim Ein- und Ausstecken des Datenanschlusses des Glasfaserkonverters zuerst die Stromversorgung des Glasfaserkonverters trennen.

Fasern und optische Komponenten:

Seien Sie vorsichtig beim Einstecken der Glasfaser, da die optischen Komponenten des Glasfaserkonverters sehr empfindlich sind, und vermeiden Sie es, Schäden an den optischen Komponenten zu verursachen. Es ist zu beachten, dass die von den optischen Komponenten des Glasfaserkonverters erzeugte Lichtquelle schädlich für die Augen ist, also keinen direkten Augenkontakt mit den optischen Komponenten des Glasfaserkonverters haben. Wenn Sie die optische Leistung des Glasfaserkonverters messen müssen, verwenden Sie bitte ein optisches Leistungsmessgerät.

Geräte- und Installationsverfahren:

1. Glasfaserinstallation: Stecken Sie die Glasfaser vorsichtig in die Glasfaserschnittstelle des optischen Terminals, nachdem Sie bestätigt haben, dass die Glasfaserverbindung den Installationsanforderungen entspricht.

2. Geräteinstallation: Das Gerät kann zwischen Sender und Empfänger unterschieden werden, und es ist deutlich auf dem Etikett und auf dem Gehäuse des Geräts angegeben.
