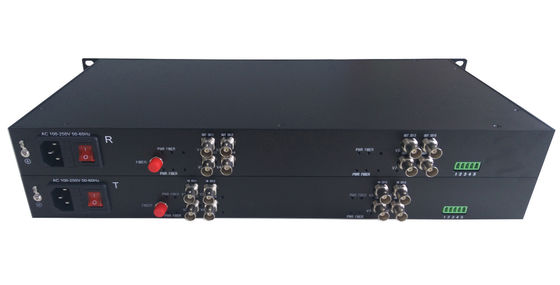

1 / 2 / 4 / 8 / 16 / 32 Ch HD-SDI Video eingebettet mit Audio + 1Ch Rückkehr 485/232/422 Daten
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Eingangskanal: | 16 | Typ des Signals: | HD-SDI-Videokonverter |
|---|---|---|---|
| Speichertemperatur: | -10°C zu 70°C | Betriebstemperatur: | -10°C ~ 55°C |
| Übertragungsdistanz: | 20/40/80 km | Fallmaterial: | Aluminium |
| Hervorheben: | HD-SDI-Sender,HD-SDI zu Glasfaserkonverter |
||
1/2/4/8/16-Ch HD-SDI-Video eingebettet mit Audio+1Ch Rückgabe 485/232/422,Daten
Übersicht:
This SDI to Fiber extension set includes an SDI to Fiber Transmitter and Receiver for transmitting multi-rate SDI up to 18 miles (30 Km) over fiber using a single-mode or multi-mode fiber optic cable with ST connectors.
Es handelt sich um eine Erweiterungslösung im Miniatur-Stil, die alle SDI-Formate bis 3G unterstützt, einschließlich SMPTE-424M (3G-SDI), SMPTE-292M (HD-SDI) und SMPTE-259M (SD-SDI) Protokolle.
Um Signalverluste zu vermeiden, werden die Eingabesignale ausgeglichen und die Ausgänge auf 120 Meter für 3G-SDI und 140 Meter für HD-SDI zurückgeschaltet.
Eigenschaften:
- Ich weiß.4-ch HDSDI
¢ Abdeckungsbereich:19.4Mb/s bis 1.485Gb/s
SMPTE 292M (1.485Gb/s) Uhr wiederherstellen
Unterstützung aller SMPTE 295M-Standards, 143Mb/s - 360Mb/s
Unterstützung für SMPTE 305M (SDTi), SMPTE 310M (19.4Mb/s), SMPTE 344M (540Mb/s), M2S und DVB-ASI (270Mb/s)
Die Ausgangswellenlänge von 1310nm, 1550nm und 16 CWDM-Typen (ITU-T G.694.2 konform)
- 150m automatische Kabelgleichung, alle 1,485 Gb / s Rate unten ((Belden 1694A)
¢ optionales Netzverwaltungssystem
Die LED-Statusanzeiger überwachen die kritischen Parameter
Optionales Netzwerksystem
UnterstützungHot swap
« Stand-alone, 1U rack mount and 4U rack mount
Parameter des Sdi-Faseroptiktransceivers
Technische Indizes
| FernsehsignalstandardWellenlänge | SMPTE 259M A, B, C, D, SMPTE 297M, SMPTE 305M, SMPTE 310M, SMPTE 344M, M2S und DVB-ASI |
| Anzahl der Eingaben | 1 |
| Anzahl der Ausgänge | 1 oder 2 (kann optional sein) |
| Rückspiegelungsverlust | > 15DB |
| Ausgeglichen | 0-300m @ 270Mb / s |
| Verbindungsstück | 75Ω BNC |
| Entfernung | 0 ~ 500M (MM) / 0 ~ 120KM (SM) |
Optische Eigenschaften
| Fasermenge | 1 CH |
| Typ der Kabelübertragung | mit einer Breite von mehr als 20 mm, |
| Ausgangsleistung | -5 ~ 10 dBm (0 ~ 5 dBm für 80 km) |
| Empfängerempfindlichkeit | -26 dBm (-30 dBm für 60 km) |
| Wellenlänge | > 14 dB |
| Jitter | < 0,2UI |
| Verbindungsstück | FC / PC (SC / PC ist optional) |
Serielle TV-BNC-Ausgabe (EO / OE):
| Ausgangsmenge | 1-Kanal-Senderschleife aus (optional) Empfangsende 2-Wege |
| Signallevel | 800 mV Nennvolt |
| Aufstieg / Fallzeit | 900ps Nennwert |
| Rückspiegelungsverlust | 15 dB |
| Jitter | 75Ω BNC |
| Wellenlänge | 1310 nm (1550 nm optionale Ultrallange Strecke) |
Elektrische Spezifikationen
| Eingangsleistung | 12 VDC @1A |
| Stromverbrauch (maximal) | Übertrager: 1,8 Watt Empfänger: 1,5 Watt |
| Betriebstemperatur | -10°C~ 55°C |
| Lagertemperatur | -10°Cbis 70°C |
| Betriebsfeuchtigkeit | 0 ~ 95% (nicht kondensierend) |
| Nettogewicht | 1000 gpro Paar |
| Gehäuse | Aluminium |
Netzwerkanwendung
