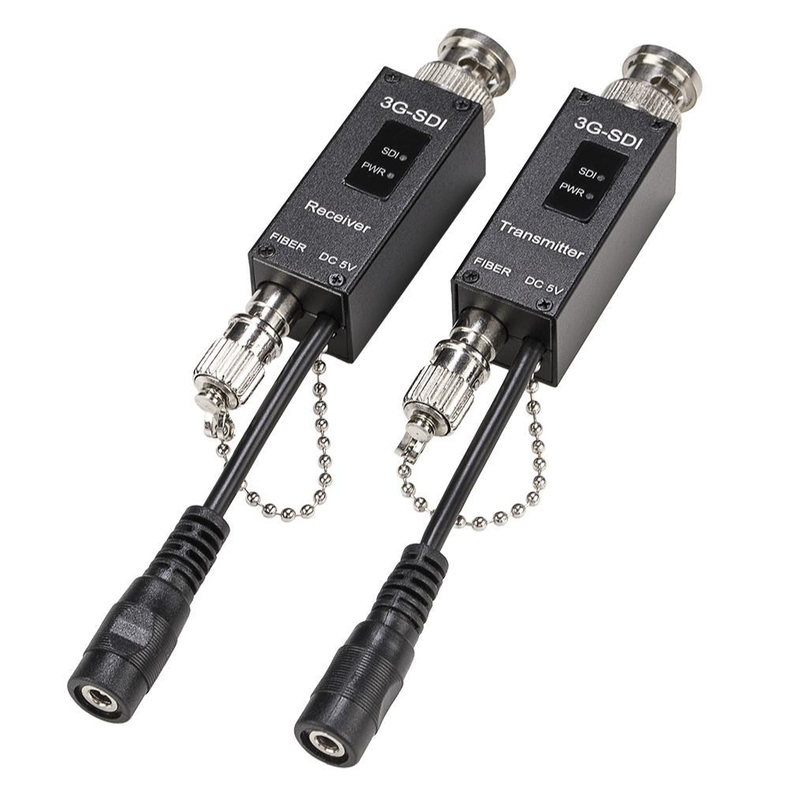

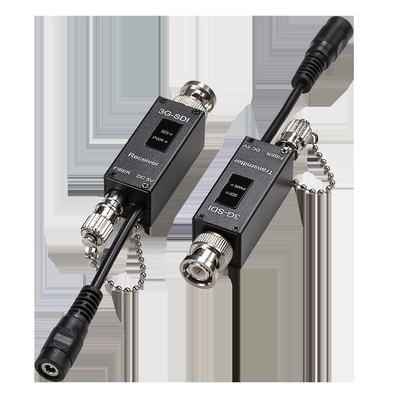

Mini 3GSDI Video-Konverter Sender / Empfänger Paar

1. Unterstützt ST-424 (3G), ST-292 (HD) und ST-259 (SD); kompatibel mit DVB-ASI und AES10 (MADI).

2. Sowohl Sender als auch Empfänger verfügen über eine Taktrückgewinnungsfunktion; (Der Taktwiederhersteller kann hochfrequentes Jitter reduzieren und Daten mit einem reinen, jitterarmen Takt vollständig regenerieren).

3. Der Taktwiederhersteller ist auf 2,97 Gbit/s, 1,485 Gbit/s oder eine Unterteilungsrate von 1,001 und die SMPTE-Rate von 270 Mbit/s fixiert.

4. Der Signaleingang verfügt über eine automatische Kabelausgleichsfunktion (EQ), der Ausgang über eine Treiberfunktion (CD).

5. Unterstützt eine Übertragungsentfernung von 10 km über eine Singlemode-Einzelfaser.

6. Unterstützt die Anzeige des Statuslichts.

7. Plug & Play, keine Einstellungen erforderlich.

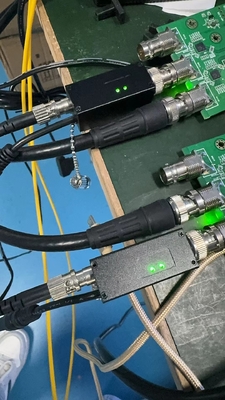

Bilder

Spezifikation

Anwendung

1. SMPTE-kompatibel mit serieller digitaler Schnittstelle

2. UHDTV/4K/8K/HDTV/SDTV-Video

3. IP-Media-Gateway

4. Digitale Videoverarbeitung und -bearbeitung

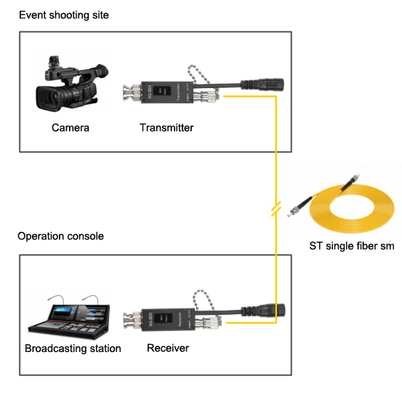

Anschlussdiagramm

Erinnerung

1. Es wird empfohlen, für den ersten Test die kurze Glasfaserverbindung zu verwenden, um sicherzustellen, dass alle Funktionen des Geräts normal sind, und dann die Langstreckenübertragung durchzuführen.

2. Das Signal des Glasfaser-Konverters kann an den Leistungsverstärker ausgegeben werden, aber die Audioquelle des Leistungsverstärkers kann das Audiosignal nicht an den Glasfaser-Konverter ausgeben, da sonst das Gerät beschädigt wird.

Fehlerbehebung der Anzeige

1: Stromanzeige ist abnormal (POWER)

Antwort: Überprüfen Sie, ob das Netzteil den Geräteanforderungen entspricht oder das Netzteil defekt ist.

Ob die Steckdose nicht fest oder locker ist

2: Glasfaseranzeige ist abnormal (FIBER)

Antwort: Überprüfen Sie, ob die Glasfaserschnittstelle locker und nicht eingesteckt ist.

Überprüfen Sie, ob die Glasfaser zu stark gedämpft ist.

3: Videoanzeige ist abnormal (VIDEO)

Antwort: Überprüfen Sie die Signalquelle.

Ersetzen Sie das Videokabel.

4: Datenanzeige ist abnormal (DATA)

Antwort: Überprüfen Sie den COM-Port, ob die Baudrate übereinstimmt.

Überprüfen Sie, ob das serielle Kabel falsch angeschlossen ist.

Achtung

Blitzschutz, statische Elektrizität und Erdung:

Es wird empfohlen, bei der Installation des Geräts die Auswirkungen der Erdung durch Blitze und Präventionsmaßnahmen zu berücksichtigen. Starke statische Elektrizität beschädigt das optische Gerät und den Datenchip im Gerät. Es wird empfohlen, beim Ein- und Ausstecken des Datenanschlusses des optischen Konverters zuerst die Stromversorgung des optischen Konverters zu trennen.

Fasern und optische Komponenten:

Seien Sie vorsichtig beim Einstecken der Glasfaser, da die optischen Komponenten des optischen Konverters sehr empfindlich sind, und vermeiden Sie Schäden an den optischen Komponenten. Es ist zu beachten, dass die von den optischen Komponenten des optischen Konverters erzeugte Lichtquelle schädlich für die Augen ist, daher sollten Sie keinen direkten Augenkontakt mit den optischen Komponenten des optischen Konverters haben. Wenn Sie die optische Leistung des optischen Konverters messen müssen, verwenden Sie bitte ein optisches Leistungsmessgerät.

Geräte- und Installationsverfahren:

1. Glasfaserinstallation: Bitte stecken Sie die Glasfaser vorsichtig in die Glasfaserschnittstelle des optischen Terminals, nachdem Sie bestätigt haben, dass die Glasfaserverbindung den Installationsanforderungen entspricht.

2. Geräteinstallation: Das Gerät kann zwischen Sender und Empfänger unterschieden werden, was auf dem Etikett und auf dem Gehäuse des Geräts deutlich angegeben ist.
