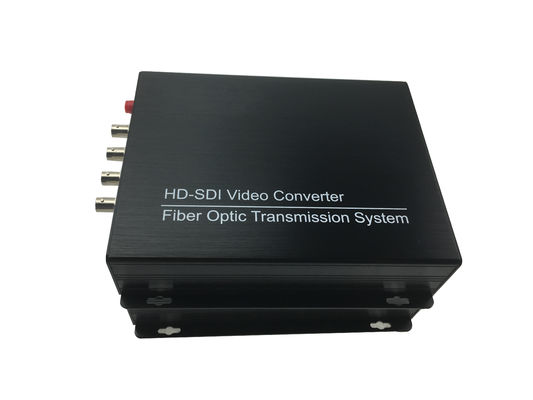

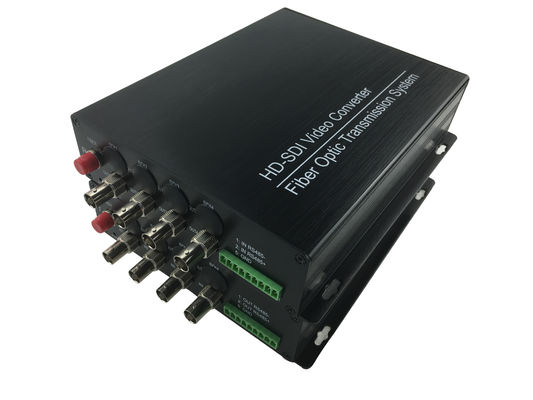

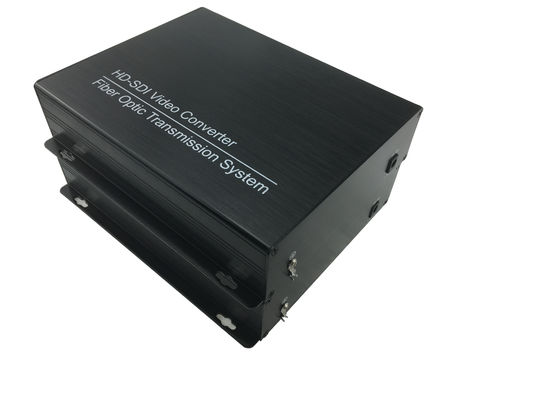

4 Kanäle HD SDI zu Glasfaserkonverter CCTV HD-SDI Glasfasertransceiver Multimode 1310/1550nm
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | HD-SDI-Video-zu-Faser-Konverter | Datenformat: | RS422, 485 (2 oder 4 Zeilen) |
|---|---|---|---|
| Anstiegs-/Abfallzeit: | < 270 pS (1.485 Gbps) | Reflexionsdämpfung: | > 15dB |
| Verbindungsstück: | FC / PC (SC / PC ist optional) | Verbindungsstück: | BNC 75Ω |
| Hervorheben: | HD-SDI-Sender,HD-SDI zu Glasfaserkonverter |
||
4ch Security HD-SDI TO Glasfaser/CCTV 4-Port HD-SDI-Faser-Transceiver Multimode Wellenlänge 1310/1550nm
Übersicht:
This SDI to Fiber extension set includes an SDI to Fiber Transmitter and Receiver for transmitting multi-rate SDI up to 18 miles (30 Km) over fiber using a single-mode or multi-mode fiber optic cable with ST connectors.
Es handelt sich um eine Erweiterungslösung im Miniatur-Stil, die alle SDI-Formate bis 3G unterstützt, einschließlich SMPTE-424M (3G-SDI), SMPTE-292M (HD-SDI) und SMPTE-259M (SD-SDI) Protokolle.
Um Signalverluste zu vermeiden, werden die Eingabesignale ausgeglichen und die Ausgänge auf 120 Meter für 3G-SDI und 140 Meter für HD-SDI zurückgeschaltet.
Eigenschaften:
- Ich weiß.4-ch HDSDI
¢ Abdeckungsbereich:19.4Mb/s bis 1.485Gb/s
SMPTE 292M (1.485Gb/s) Uhr wiederherstellen
Unterstützung aller SMPTE 295M-Standards, 143Mb/s - 360Mb/s
Unterstützung für SMPTE 305M (SDTi), SMPTE 310M (19.4Mb/s), SMPTE 344M (540Mb/s), M2S und DVB-ASI (270Mb/s)
Die Ausgangswellenlänge von 1310nm, 1550nm und 16 CWDM-Typen (ITU-T G.694.2 konform)
- 150m automatische Kabelgleichung, alle 1,485 Gb / s Rate unten ((Belden 1694A)
¢ optionales Netzverwaltungssystem
Die LED-Statusanzeiger überwachen die kritischen Parameter
Optionales Netzwerksystem
UnterstützungHot swap
« Stand-alone, 1U rack mount and 4U rack mount
Technische Indizes
HD-SDI-Video |
|
|
| Kanäle | Sender-1-Eingang, Empfänger-2-Ausgang | |
| Signalformat | SMPTE292M/259M/297M/305M/310M/344Mnicht erwünscht) | |
| Signalgeschwindigkeit | 270 Mbps ~ 1,485 Gbps (2,97 Gbps)Auswahl) | |
| Eingangs- / Ausgabenebene | 0.8Vp-p±10% | |
| Verlust der Reflexionsfähigkeit | > 15 dB | |
|
Kabelübertragung (Belden 1694A) |
0 ~ 150m (1.485 Gbps) | |
| Aufstieg/Abstieg | < 270 pS (1.485 Gbps) | |
| Jitter | < 0, 2 IU | |
| Überschreitung | < 10% | |
| Verbindungseinrichtung | BNC 75Ω |
Daten |
||
| Kanal | Einer.(Rückwärts) | |
| Datenformat | RS422,485 (2 oder 4Linie) | |
| Manchester-Code | ||
| Datenquote | DC-115Kbps(NRZ) | |
| Betriebsmodus | Voll-Duplex oder Halb-Duplex | |
| Berücksichtigung | < 10- 9(maximaler Verbindungsverlust) | |
| Typ des Steckers | Phoenix-Terminal |
Optische |
||
| Betriebswellenlänge | 1310/1550nm oder CWDM | |
| Art der Faser | SM oder Multimode | |
| Verlust der Verbindung | 12 bis 30 dB | |
| Fasern | 1 | |
| Typ des Steckers | LC (FC/SC/ST)nicht erwünscht) | |
| Entfernung | 20 bis 120 km |
Macht |
||
| Einmalig | 0.6A@12VDC | |
| Schräghalter | 0.6A@12VDC | |
| Stromverbrauch |
3W |
Abmessungszeichnungen (mm)) Anwendungsschema
