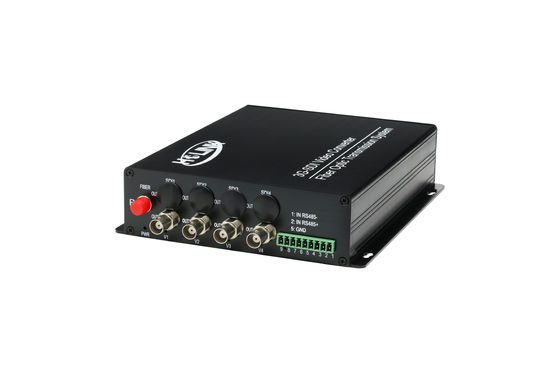

1/2/4/6/8/16 Kanäle 3G-SDI Glasfaser Video-Konverter Unterstützung RS485 Sdi Video-Sender und Empfänger
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | 3G-SDI-zu-Glasfaser-Konverter | Ausgangs-/Eingangswellenlänge: | 1310 nm/1550 nm |
|---|---|---|---|
| Fasermodus: | Einzel- oder Mehrfachmodus | Übertragungsdistanz: | 20/40/80 km |
| Schnittstellentyp: | FC/SC/LC | Datenformat: | Das System ist nicht mehr verfügbar. |
| Hervorheben: | Glasfaserwandler,Digitaler optischer Videoumsetzer |
||
3G-SDI-Konverter unterstützt RS485 sdi-Video-Sender und -Empfänger per Glasfaser
Beschreibung des Produkts
Systemkonstruktion Glasfaser-Video-Sender und -Empfänger
SDI-Serie kann 1/2/4/8-Kanäle übertragen
Einheitliche DatenverarbeitungVideo über eine einzelne Kernfaser.
Ein- oder Mehrmodus
Einheitliche DatenverarbeitungDie Einheiten sind so ausgelegt, dass sie LC/PC-Optische Steckverbinder unterstützen
Wir bieten Ihnen kostenloses Patch Cord + Adapter für Ihre Anfrage für SC/PC oder ST/PC oder FC/PC optische
Anschluss.
Die Übertragungsdistanz beträgt den optischen Budget.
Der Standard des Herstellers ist 20 km.
Eigenschaften
•1/2/4/8 Kanäle Video von SD-SDI/HD-SDI/3G-SDI kann über 1 einzelne Faser übertragen werden
•Die maximale Arbeitsgeschwindigkeit beträgt 3,2 Gb/s.
•Unterstützung der SMPTE 292M (2,9 Gb/s) -Uhrwiederherstellung
• Unterstützt den Standard von 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s serielle Schnittstelle ((3G-SDI)
• Der Wellenlängenbereich beträgt 1310 nm,1550nm und 16 andere CWDM-Wellenlängen (konform mit ITU-T G.694.2)
• Automatische Kabelgleichung, für alle Geschwindigkeiten unter 3,2 Gb/s verwendetBelden 1694A)
•LED-StatusanzeigeÜberwachung der Arbeitsbedingungen
•Videoübertragungssystem kann viele Anwendungsbranchenstrukturen unterstützen
•Der GlasfaseranschlussUnterstützung des SFP-Transceivers warm angeschlossen
•Unterstützung des SDI-Videoformats:
625/25 PAL
525/29.97 NTSC
525/23.98 NTSC
720p50,720p59.94
1080P 23.98/24/30/50/60
1080i 23/24/30/50/59.94
Netzwerkanwendung
|
Spezifikation
|
||
|
Video
|
Standards
|
SMPTE-292M HD-SDI-Standard
|
|
Zinssatz
|
1.485Gb/s
|
|
|
Ausgangsimpedanz
|
75Ω
|
|
|
Rücklaufverlust
|
> 15 dB
|
|
|
Leistungsstufe
|
800mVp-p ± 10%
|
|
|
Schnittstelle
|
BNC
|
|
|
Video-Speicher
|
< 0,8 ns
|
|
|
SD-SDI-Zielwirbeln (1KHz~27MHz)
|
< 0,2UIp-p
|
|
|
SD-SDI-Timing-Jitter (10Hz bis 27MHz)
|
< 0,2UIp-p
|
|
|
HD-SDI-Zielwirbelung (100KHz~148,5MHz)
|
< 0,2UIp-p
|
|
|
HD-SDI-Timing-Jitter (10Hz bis 148,5MHz)
|
< 1,0UIp-p
|
|
|
Optische Leistung
|
Ausgangs-/Eingangswellenlänge
|
1310 nm/1550 nm
|
|
Übertragungsleistung
|
+2dBm ~ 3dBm, 0dBm ~ 5dBm, -8dBm ~ 15dBm,
|
|
|
Empfindlichkeit
|
Besser als -24 dBm
|
|
|
Schnittstelle
|
LC/SC/FC
|
|
|
Glasfasermodus
|
Einzel- oder Mehrfachmodus
|
|
|
Übertragungsdistanz
|
20/40/80 km
|
|
|
Daten (optional)
|
Ausgangs-/Eingangswellenlänge
|
1310 nm/1550 nm
|
|
Übertragungsleistung
|
+2dBm ~-3dBm, 0dBm ~-5dBm, -8dBm ~-15dBm
|
|
|
Empfindlichkeit
|
Besser als -24 dBm
|
|
|
Schnittstelle
|
LC/SC/FC
|
|
|
Glasfasermodus
|
Einzel- oder Mehrfachmodus
|
|
|
|
Übertragungsdistanz
|
20/40/80 km
|
|
Daten (optional)
|
Datenformat
|
Das System ist nicht mehr verfügbar.
|
|
Daten-Boudrate
|
0 ~ 115,2Kbps
|
|
|
Datenprobenhäufigkeit
|
2MHz
|
|
|
Symbolfehlerquote
|
< 10 bis 9
|
|
|
Verbindungsstück
|
PHOENIX
|
|
|
Audio (optional)
|
Probenfrequenz
|
32 kHz
|
|
Audio-Sample-Codierung
|
18 Bit
|
|
|
Eingangsimpedanz
|
Hohe Impedanz (nicht im Gleichgewicht)
|
|
|
Ausgangsimpedanz
|
75Ω (nicht im Gleichgewicht)
|
|
|
Maximale Eingangs-/Ausgangsspannung
|
3.5Vp-p
|
|
|
Einsetzungsgewinn
|
0 dB ± 1 dB
|
|
|
Frequenzantwort
|
0.07~14KHz@3dB
|
|
|
SNR
|
≥ 85 dB (Gewichtung)
|
|
|
Audio-Interkom
|
Unterstützen Sie Aiphone, Lonbon Halb-Duplex-Intercom-System
|
|
|
Wechselwert
(optional)
|
Schnittstelle
|
PHOENIX
|
|
Eingangssignal
|
Aktiver oder passiver Schaltwert
|
|
|
Außenfuttermittel
|
12 V
|
|
|
Ausgangssignal
|
Ausgang des Relais-Schalters
|
|
|
Ausgangslast
|
1A@30VDC oder 0,5A@125VAC
|
|
