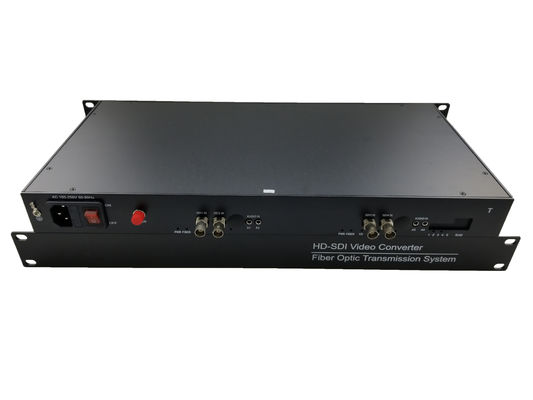

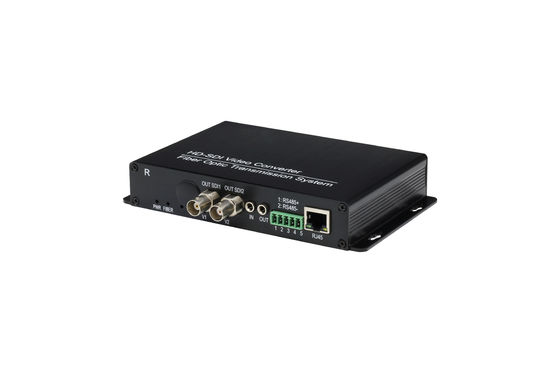

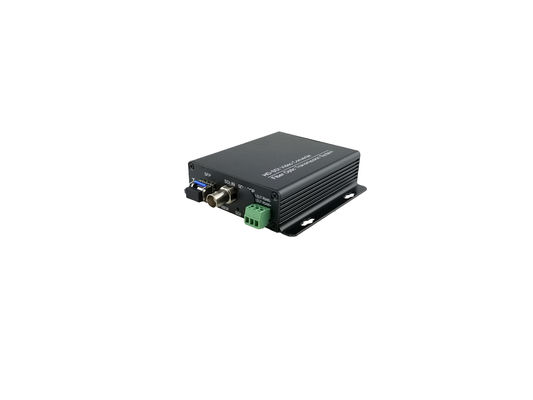

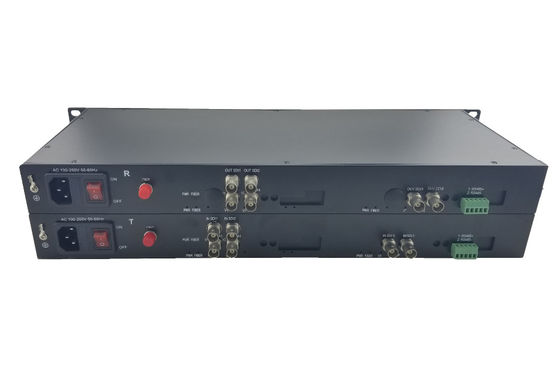

1 / 2 / 4 / 8 / 16 Ch HD SDI zu Faserkonverter eingebettet mit 485 / 232 / 422 Daten

    Es ist ein 3G / HD-SDI-Sender und Empfänger ist die kostengünstige Übertragung Gerät für eine RichtungSD/HD/3G-SDI-Videosendung per Einzel- und Multimode-Optikfaserkabel.Übertragung von Video-Signalen über große Entfernungen in eine Richtung, einseitig umgekehrt 485 Steuersignal auf einer Single-Mode-Optische Faser.Unterstützung des SMPTE292M.SMPTE259M.SMPTE424 Signals.m

Eigenschaften

•1/2/4/8 Kanäle Video von SD-SDI/HD-SDI/3G-SDI kann über 1 einzelne Faser übertragen werden

•Die maximale Arbeitsgeschwindigkeit beträgt 3,2 Gb/s.

•Unterstützung der SMPTE 292M (2,9 Gb/s) -Uhrwiederherstellung

• Unterstützt den Standard von 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s serielle Schnittstelle ((3G-SDI)

• Der Wellenlängenbereich beträgt 1310nm, 1550nm und 16 andere CWDM-Wellenlängen (entsprechen der ITU-T G.694.2)

• Automatische Kabelgleichung für alle Geschwindigkeiten unter 3,2 Gb/s (Belden 1694A)

•LED-StatusanzeigeÜberwachung der Arbeitsbedingungen

•Videoübertragungssystem kann viele Anwendungsbranchenstrukturen unterstützen

•Der GlasfaseranschlussUnterstützung des SFP-Transceivers warm angeschlossen

•Unterstützung des SDI-Videoformats:

625/25 PAL

525/29.97 NTSC

525/23.98 NTSC

720p50, 720p59.94

1080P 23.98/24/30/50/60

1080i 23/24/30/50/59.94

Anwendung











Technische Indizes

FernsehsignalstandardWellenlänge	SMPTE 259M A, B, C, D, SMPTE 297M, SMPTE 305M, SMPTE 310M, SMPTE 344M, M2S und DVB-ASI
Anzahl der Eingaben	1
Anzahl der Ausgänge	1 oder 2 (kann optional sein)
Rückspiegelungsverlust	> 15DB
Ausgeglichen	0-300m @ 270Mb / s
Verbindungsstück	75Ω BNC
Entfernung	0 ~ 500M (MM) / 0 ~ 120KM (SM)

Optische Eigenschaften

Fasermenge	1 CH
Typ der Kabelübertragung	mit einer Breite von mehr als 20 mm,
Ausgangsleistung	-5 ~ 10 dBm (0 ~ 5 dBm für 80 km)
Empfängerempfindlichkeit	-26 dBm (-30 dBm für 60 km)
Wellenlänge	> 14 dB
Jitter	< 0,2UI
Verbindungsstück	FC / PC (SC / PC ist optional)

Serielle TV-BNC-Ausgabe (EO / OE):

Ausgangsmenge	1-Kanal-Senderschleife aus (optional) Empfangsende 2-Wege
Signallevel	800 mV Nennvolt
Aufstieg / Fallzeit	900ps Nennwert
Rückspiegelungsverlust	15 dB
Jitter	75Ω BNC
Wellenlänge	1310 nm (1550 nm optionale Ultrallange Strecke)

Elektrische Spezifikationen

Eingangsleistung	12 VDC @1A
Stromverbrauch (maximal)	Übertrager: 1,8 Watt Empfänger: 1,5 Watt
Betriebstemperatur	-10°C~ 55°C
Lagertemperatur	-10°Cbis 70°C
Betriebsfeuchtigkeit	0 ~ 95% (nicht kondensierend)
Nettogewicht	1000 gpro Paar
Gehäuse	Aluminium
