Produktbezeichnung: | HD-SDI-zu-Faser-Konverter | Ausgangspegel: | 800mVp-p±10% |
---|---|---|---|
Probenfrequenz: | 48 kHz | Reflexionsdämpfung: | 10/100Mb/s |
Abmessung: | 136*130*30 mm | Bitgeschwindigkeit: | -5℃ | +70℃ |
Hervorheben: | HD-SDI-Sender,HD-SDI zu Glasfaserkonverter |

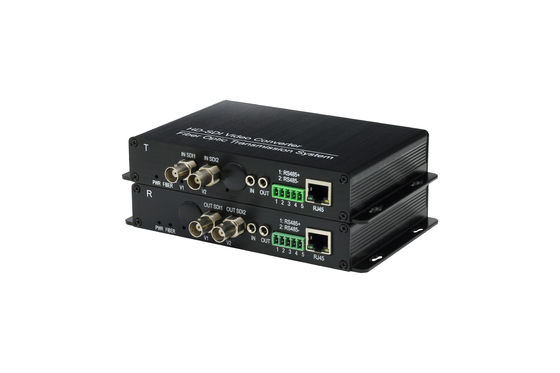

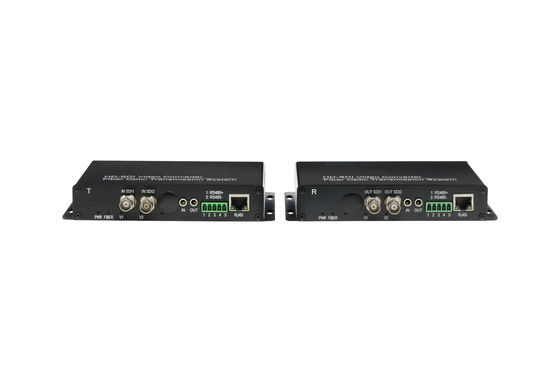

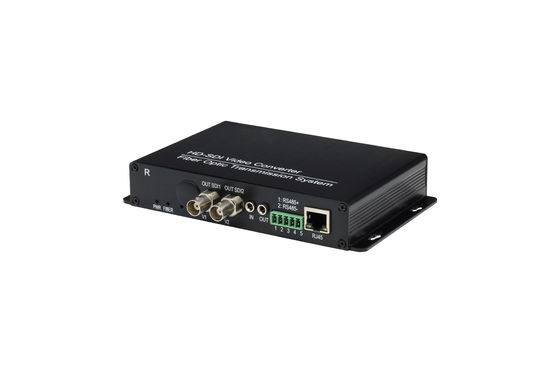

HD-SDI 2CH-Optischer Transceivermodul Glasfasermedienumwandlerverlängerer bis zu 20 km
Es ist ein 3G / HD-SDI-Sender und Empfänger ist die kostengünstige Übertragung Gerät für eine RichtungSD/HD/3G-SDI-Videosendung per Einzel- und Multimode-Optikfaserkabel.Übertragung von Video-Signalen über große Entfernungen in eine Richtung, einseitig umgekehrt 485 Steuersignal auf einer Single-Mode-Optische Faser.Unterstützung des SMPTE292M.SMPTE259M.SMPTE424 Signals.m
Eigenschaften
•1/2/4/8 Kanäle Video von SD-SDI/HD-SDI/3G-SDI kann über 1 einzelne Faser übertragen werden
•Die maximale Arbeitsgeschwindigkeit beträgt 3,2 Gb/s.
•Unterstützung der SMPTE 292M (2,9 Gb/s) -Uhrwiederherstellung
• Unterstützt den Standard von 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s serielle Schnittstelle ((3G-SDI)
• Der Wellenlängenbereich beträgt 1310nm, 1550nm und 16 andere CWDM-Wellenlängen (entsprechen der ITU-T G.694.2)
• Automatische Kabelgleichung für alle Geschwindigkeiten unter 3,2 Gb/s (Belden 1694A)
•LED-StatusanzeigeÜberwachung der Arbeitsbedingungen
•Videoübertragungssystem kann viele Anwendungsbranchenstrukturen unterstützen
•Der GlasfaseranschlussUnterstützung des SFP-Transceivers warm angeschlossen
•Unterstützung des SDI-Videoformats:
625/25 PAL
525/29.97 NTSC
525/23.98 NTSC
720p50, 720p59.94
1080P 23.98/24/30/50/60
1080i 23/24/30/50/59.94
Typische Anwendung
Anmerkung
•Die optische Leistungsgarantie ist Multi-Mode ((62,5/125m),Single-Mode ((9/125m) geeignet.
•Wenn 50/125 m Multimodefaser verwendet wird, müssen 3 dB vom optischen Leistungsaufwand abgezogen werden.
•Die optische Übertragungsdistanz beschränkt sich auf den optischen Verlust der Faser und alle zusätzlichen Verluste durch Steckverbinder, Spleißungen und Patch-Panels.
•Die maximale Übertragungsdistanz ist auch durch die Faserbandbreite begrenzt.
•Der Stromadapter für eigenständige Einheiten wird von einem Drittanbieter hergestellt.
•Bitte wenden Sie sich für spezielle Anforderungen und Anpassungen an die Fabrik.
4. Technische Spezifikation
Artikel 1 | Typischer Wert |
HD-SDI-Schnittstelle | |
Verbindungsstück | BNC |
Bitrate | 1.485Gb/s |
Impedanz | 75Ω |
Rücklaufverlust | > 15 dB |
Leistungsniveau | 800 mVp-p±10% |
Aufstiegs- und Abstiegszeiten(HD-SDI) | ≤ 270ps |
HD-SDI-Alignment-Jitter (100KHz) | ≤ 0,2 IU |
HD-SDI Timing Jitter (10Hz) | < 1,0UI |
Standards | Einhaltung des SMPTE-292M HD-SDI-Standards |
Audio-Schnittstelle (optional) | |
Verbindungsstück | PHOENIXAnschluss |
Impedanz | Eingangs-Hochimpedanz, Ausgang 600Ohm |
Quantifizierungsgrad | 24 Bits |
Probenfrequenz | 48 kHz |
Audio-Eingangs-/Ausgangsspannung | 2VP-P |
Bandbreite | 20Hz bis 20KHz |
Gesamtharmonische Verzerrung | 00,1% |
FE-Schnittstelle | |
Verbindungsstück | RJ45 |
Bildlänge | Von 64 bis 1552/1536 Bytes |
Betriebsmodus | Autonegation standardmäßig |
Bitrate | 10/100Mb/s |
Zweifachhaus | Halb-/Full-Duplex |
VLAN-Anschluss | Standard-Einstellungen: geschlossen. Das heißt, alle Ports teilen das gleiche LAN. |
Durchflusssteuerung | Voreinstellungen: offen |
Standards | IEEE802.3u 100Base-TX/ IEEE802.3 10Base-T |
RS485-Schnittstelle | |
Verbindungsstück | PHOENIXAnschluss |
Baud-Rate | 0~115,2Kb/s |
Bitfehlerquote | < 10 bis 9 |
Zweifachhaus | mit einer Breite von mehr als 20 mm |
Konsole-Schnittstelle | |
Verbindungsstück | RJ45 |
Baud-Rate | 38400 |
Bits | 8 |
Ein bisschen Stopp. | 1 |
Paritätsprüfung | Keine |
Schnittstelle EWU/EWU-EX | |
Verbindungsstück | RJ45 |
Bitrate | 10Mb/s oder 100Mb/s automatisch anpassbar |
Leistung und Verbrauch für Desktopgeräte | |
Stromversorgung | Gleichspannung 12V |
Gleichstrom-Eingangspannungsbereich | 8V bis 14V |
Stromverbrauch | 3W± 10% |
Leistung und Verbrauch für das Fahrgestell | |
Stromversorgung | Wechselstrom 220V / Gleichstrom 48V |
Gleichstrom-Eingangspannungsbereich | - 36 Jahre.~-72 V Gleichstrom |
AC-Eingangsspannungsbereich | 176 bis 264 V |
Stromverbrauch pro Karte | 3W± 10% |
Umweltanforderungen | |
Betriebstemperatur | - 30~60°C |
Relative Luftfeuchtigkeit | ≤ 95%, keine Kondensation |
Lagertemperatur | - 40~85°C |
Ausrüstungsgröße | |
Abmessungen des Chassis für die Rackmontage (mit Schraubohr) |
330 mmx 178 mm x 482 mm |
Abmessung der Desktop-Ausrüstung | 180 mmx 123 mm x 30 mm |
