Datentransmitter und -empfänger / Catv Glasfasertransmitterempfänger 0 - 95% Luftfeuchtigkeit
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | HD-SDI-zu-Faser-Konverter | Stromversorgung: | DC5V/1A |
|---|---|---|---|
| Datenverbindungsstück: | Das System ist in der Lage, die Daten zu überwachen. | Stichprobenquote: | 15MHz |
| Feldgradient: | < 0,5% | Luftfeuchtigkeit: | 0-95% |
| Hervorheben: | HD-SDI zu Glasfaserkonverter,HD-SDI-Erweiterung |
||

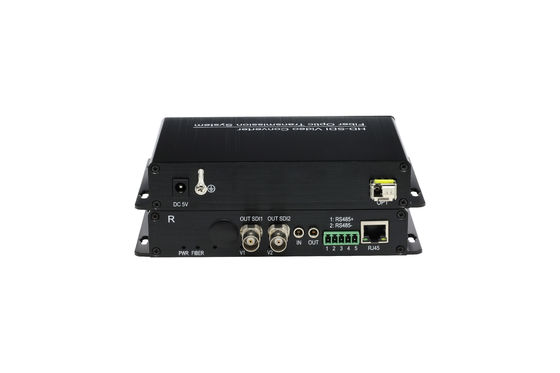

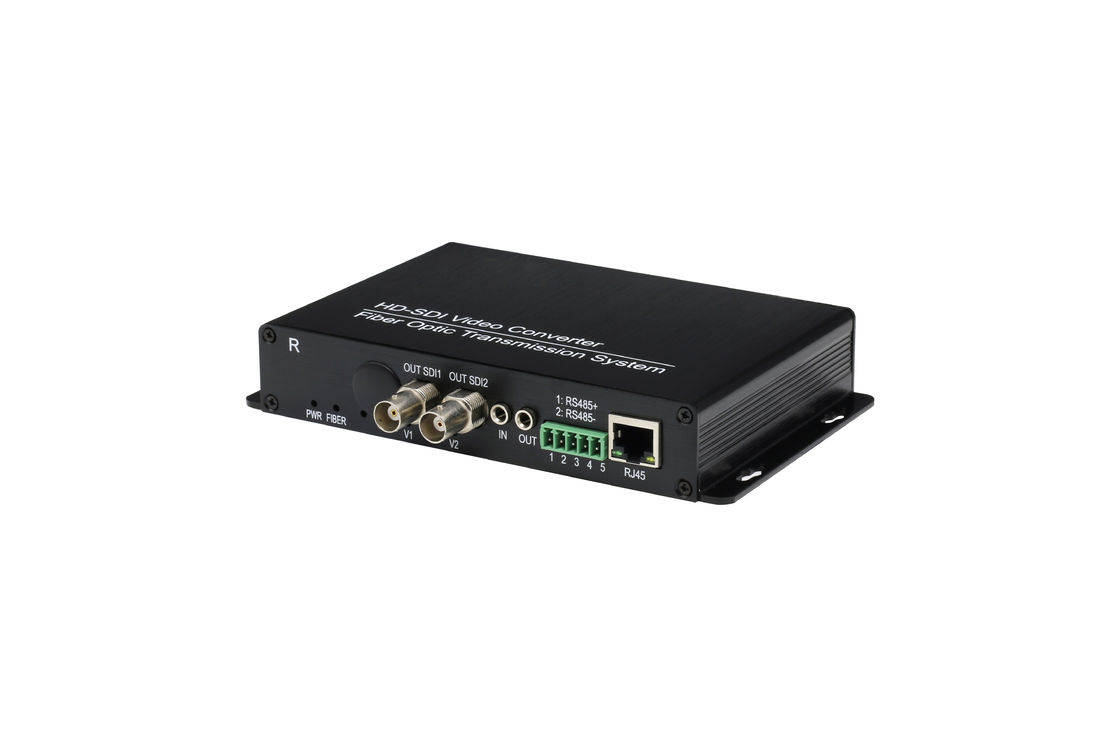

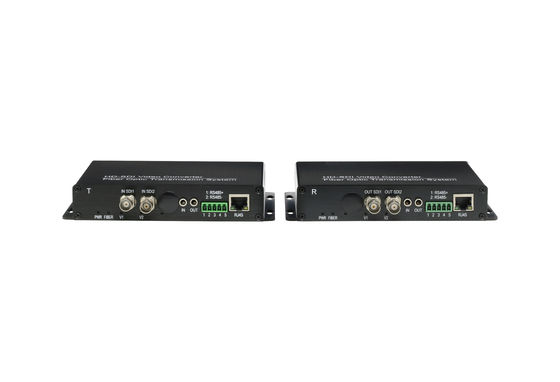

HD-SDI Glasfaser-Sender und -Empfänger,Datensender und -Empfänger/Catv-Glasfaser-Sender und -Empfänger
Beschreibung des Produkts
Es ist ein 3G / HD-SDI-Sender und Empfänger ist die kostengünstige Übertragung Gerät für eine RichtungSD/HD/3G-SDI-Videosendung per Einzel- und Multimode-Optikfaserkabel.Übertragung von Video-Signalen über große Entfernungen in eine Richtung, einseitig umgekehrt 485 Steuersignal auf einer Single-Mode-Optische Faser.Unterstützung des SMPTE292M.SMPTE259M.SMPTE424 Signals.m
Eigenschaften
•1/2/4/8 Kanäle Video von SD-SDI/HD-SDI/3G-SDI kann über 1 einzelne Faser übertragen werden
•Die maximale Arbeitsgeschwindigkeit beträgt 3,2 Gb/s.
•Unterstützung der SMPTE 292M (2,9 Gb/s) -Uhrwiederherstellung
• Unterstützt den Standard von 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s serielle Schnittstelle ((3G-SDI)
• Der Wellenlängenbereich beträgt 1310nm, 1550nm und 16 andere CWDM-Wellenlängen (entsprechen der ITU-T G.694.2)
• Automatische Kabelgleichung für alle Geschwindigkeiten unter 3,2 Gb/s (Belden 1694A)
•LED-StatusanzeigeÜberwachung der Arbeitsbedingungen
•Videoübertragungssystem kann viele Anwendungsbranchenstrukturen unterstützen
•Der GlasfaseranschlussUnterstützung des SFP-Transceivers warm angeschlossen
•Unterstützung des SDI-Videoformats:
625/25 PAL
525/29.97 NTSC
525/23.98 NTSC
720p50, 720p59.94
1080P 23.98/24/30/50/60
1080i 23/24/30/50/59.94
Typische Anwendung
Anmerkung
•Die optische Leistungsgarantie ist Multi-Mode ((62,5/125m),Single-Mode ((9/125m) geeignet.
•Wenn 50/125 m Multimodefaser verwendet wird, müssen 3 dB vom optischen Leistungsaufwand abgezogen werden.
•Die optische Übertragungsdistanz beschränkt sich auf den optischen Verlust der Faser und alle zusätzlichen Verluste durch Steckverbinder, Spleißungen und Patch-Panels.
•Die maximale Übertragungsdistanz ist auch durch die Faserbandbreite begrenzt.
•Der Stromadapter für eigenständige Einheiten wird von einem Drittanbieter hergestellt.
•Bitte wenden Sie sich für spezielle Anforderungen und Anpassungen an die Fabrik.
Spezifikationen
| Video-Spezifikation | Hafen | 4 | |||
| Video-Schnittstelle | BNC | ||||
| Video-Eingang/Ausgang Impedanz | 75Ω | ||||
| Video Ein-/Aus-Spannung | (typisch) 1,0 Vp-p Max:1.5Vp-p | ||||
| Video-Breitband | 5-8 MHz | ||||
| Differenzielle Gewinne | < 1% (typisch) | ||||
| Differentielle Phase | < 0,6° | ||||
| SNR | >=68 dB | ||||
| Feldgradient | < 0,5% | ||||
| Datenmerkmale | Physischer Stecker | Phoenix-Kontakt (DATEN) | |||
| Datenanschluss | Das System ist in der Lage, die Daten zu überwachen. | ||||
| Datenkanäle | Mehrkanal-Datenvorwärts- und Rückwärtsweg | ||||
| Schnittstellenanschluss | Industriestandard-Schnittstellenanschluss | ||||
| Umweltspezifikation | Betriebstemperatur | Bereich von -30 bis +75 | |||
| Speichertemperatur | Bereich von -40 bis +85 | ||||
| Luftfeuchtigkeit | 0 bis 95% | ||||
| Optisches Budget | Art der Faser | MM | S.M. | S.M. | S.M. |
| Haushaltsplan | 20 dB | 20 dB | 22 dB | 25 dB | |
| Übertragungsdistanz | 2 km | 20 km | 40 km | 60KM | |
| Andere Spezifikationen | Nennspannung | AC220V/50HZ | |||
| Stromversorgung | Dies ist der Fall. | ||||
| Macht | < 5 W | ||||
| Stichprobenquote | 15 MHz | ||||
| MTBF | >=10.000 Stunden |
||||
