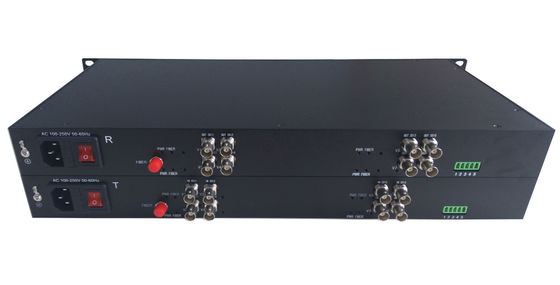

8 Kanal HD SDI zu HDMI Video Converter + Rj45 20KM Unterstützung LC / PC Optical Connector


Einheitliche DatenverarbeitungVideo über Glasfaserkonverter



Systemkonstruktion
Glasfaser-Video-Sender und -Empfänger:

SDI-Serie kann 1/2/4/8-Kanäle übertragen
SD-SDI/HD-SDI/3G-SDI-Video über eine einzelne Kernfaser.



Ein- oder Mehrmodus:
SD-SDI/HD-SDI/3G-SDI-Einheiten sind so konzipiert, dass sie LC/PC-Optische Stecker unterstützen
Wir bieten Ihnen für Ihre Anfrage einen kostenlosen Patchkabel + Adapter für SC/PC oder ST/PC oder FC/PC-Optische Verbindung an.
Die Übertragungsdistanz beträgt den optischen Budget.
Der Standard des Herstellers ist 20 km.



Eigenschaften:
• 1/2/4/8 Kanäle Video von SD-SDI/HD-SDI/3G-SDI kann über 1 einzelne Faser übertragen werden
• Die maximale Arbeitsgeschwindigkeit beträgt 3,2 Gb/s
• Unterstützung der SMPTE 292M (2,9 Gb/s) -Uhrwiederherstellung
• Unterstützt den Standard von 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s serielle Schnittstelle ((3G-SDI)
• Der Wellenlängenbereich beträgt 1310nm, 1550nm und 16 andere CWDM-Wellenlängen (entsprechen der ITU-T G.694.2)
• Automatische Kabelgleichung für alle Geschwindigkeiten unter 3,2 Gb/s (Belden 1694A)
• LED-Statusanzeige zur Überwachung der Arbeitsbedingungen
• Videoübertragungssystem kann viele Anwendungsbranchen unterstützen
• Der Glasfaseranschluss unterstützt den SFP-Transceiver
• Unterstützung des SDI-Videoformats:
625/25 PAL
525/29.97 NTSC
525/23.98 NTSC
720p50, 720p59.94
1080P 23.98/24/30/50/60
1080i 23/24/30/50/59.94




Typische Anwendung:




Anmerkung:

• Die optische Leistungsmenge passt Multi-Mode ((62,5/125μm), Single-Mode ((9/125μm).
• Bei Verwendung von 50/125 μm Multimodefasern sind 3 dB vom optischen Leistungsaufwand abzuziehen.
• Die optische Übertragungsdistanz beschränkt sich auf den optischen Verlust der Faser und alle zusätzlichen Verluste, die durch Steckverbinder, Spleißungen und Patch-Panels entstehen.
• Die maximale Übertragungsdistanz ist auch durch die Faserbandbreite begrenzt.
• Stromadapter für eigenständige Einheiten werden von einem Drittanbieter hergestellt.
• Bitte wenden Sie sich für spezielle Anforderungen und Anpassungen an die Fabrik.






Umwelt:

* Betriebstemperatur: -45 C ~ +75 C
* Lagertemperatur: -45 C ~ +85 C
* Relative Luftfeuchtigkeit: 0% bis 95% (nicht kondensierend)
* MTBF: > 100.000 Stunden

Anmerkung: Um den Bedürfnissen vonUr Kunden und HelWir können auch die Produkte nach den Anforderungen der Kunden herstellen.
