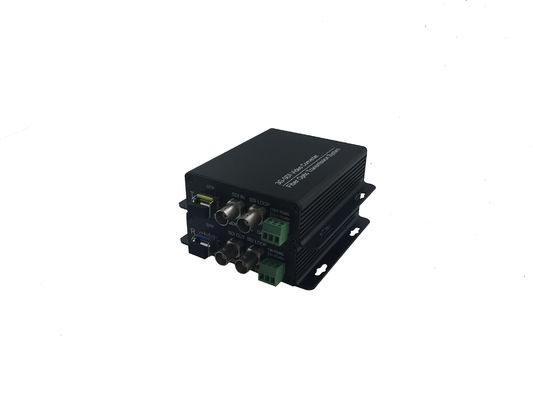

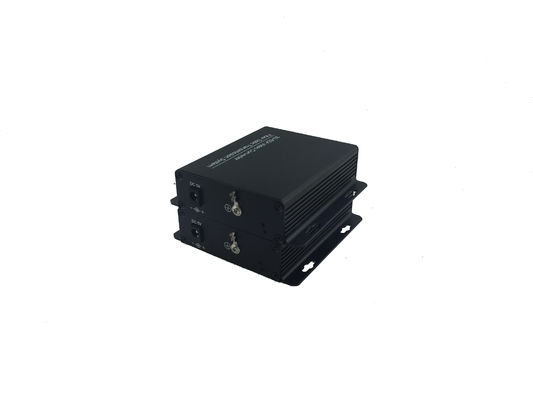

HD-SDI-Daten-Video-zu-Optikfaser-Konverter mit RS485-Daten-/Audio-Optikerweiterung, 20 km
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | HD-SDI-zu-Faser-Konverter | Definition der Unterstützung: | 1080p@30Hz |
|---|---|---|---|
| Gleichgewicht: | 0-150m @1.485Gb/s | Bandbreite: | 10 MHz |
| Datenrate: | 0~200 Kbps | Daten-Protokoll: | RS485 |
| Hervorheben: | HD-SDI zu Glasfaserkonverter,HD-SDI-Erweiterung |
||
HD-SDI Glasfaserkonverter, Unterstützung von 10 km 1080P@60Hz
Beschreibung des Produkts
Es ist ein 3G / HD-SDI-Sender und Empfänger ist die kostengünstige Übertragung Gerät für eine RichtungSD/HD/3G-SDI-Videosendung per Einzel- und Multimode-Optikfaserkabel.Übertragung von Video-Signalen über große Entfernungen in eine Richtung, einseitig umgekehrt 485 Steuersignal auf einer Single-Mode-Optische Faser.Unterstützung des SMPTE292M.SMPTE259M.SMPTE424 Signals.m
Eigenschaften
•1/2/4/8 Kanäle Video von SD-SDI/HD-SDI/3G-SDI kann über 1 einzelne Faser übertragen werden
•Die maximale Arbeitsgeschwindigkeit beträgt 3,2 Gb/s.
•Unterstützung der SMPTE 292M (2,9 Gb/s) -Uhrwiederherstellung
• Unterstützt den Standard von 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s serielle Schnittstelle ((3G-SDI)
• Der Wellenlängenbereich beträgt 1310nm, 1550nm und 16 andere CWDM-Wellenlängen (entsprechen der ITU-T G.694.2)
• Automatische Kabelgleichung für alle Geschwindigkeiten unter 3,2 Gb/s (Belden 1694A)
•LED-StatusanzeigeÜberwachung der Arbeitsbedingungen
•Videoübertragungssystem kann viele Anwendungsbranchenstrukturen unterstützen
•Der GlasfaseranschlussUnterstützung des SFP-Transceivers warm angeschlossen
•Unterstützung des SDI-Videoformats:
625/25 PAL
525/29.97 NTSC
525/23.98 NTSC
720p50, 720p59.94
1080P 23.98/24/30/50/60
1080i 23/24/30/50/59.94

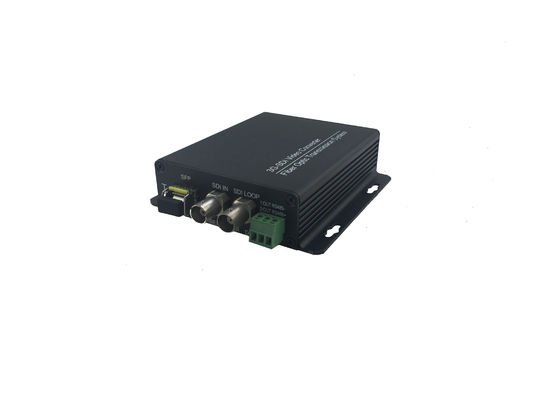

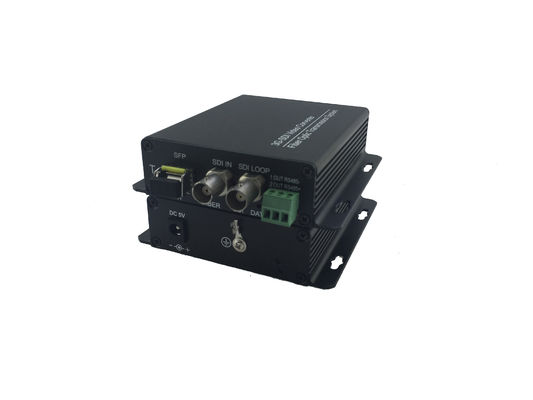

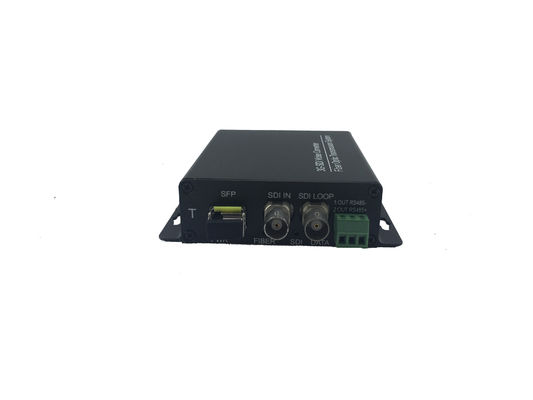

| Verbindungsname | Funktion |
| S Eingang/Ausgang | Eingang/Ausgang des SDI-Signals |
| + / - / G | 485 Signaloberfläche |
| OPT | Faseroberfläche |
| Gleichspannung/5V | Der Stromadapter-Eingang |
| Licht | Funktion |
| D | RS485 Die Kommunikationsleuchte |
| R | Betriebssystem |
| S | Video-Signallampe |
| P | Das Indikatorsystem |
Anmerkung
•Die optische Leistungsgarantie ist Multi-Mode ((62,5/125m),Single-Mode ((9/125m) geeignet.
•Wenn 50/125 m Multimodefaser verwendet wird, müssen 3 dB vom optischen Leistungsaufwand abgezogen werden.
•Die optische Übertragungsdistanz beschränkt sich auf den optischen Verlust der Faser und alle zusätzlichen Verluste durch Steckverbinder, Spleißungen und Patch-Panels.
•Die maximale Übertragungsdistanz ist auch durch die Faserbandbreite begrenzt.
•Der Stromadapter für eigenständige Einheiten wird von einem Drittanbieter hergestellt.
•Bitte wenden Sie sich für spezielle Anforderungen und Anpassungen an die Fabrik.
Opitcal:
| Wellenlänge | 1310nm und 1470nm ~ 1610nm |
| Ausgangsleistung | -10~-3 dBm / -3~+2 dBm |
| Glasfaser | 50/125u Multimode,62.5/125u Multimodus,9/125u Einzelmodus |
| Rx-Empfindlichkeit | -21 dBm |
| Optischer Stecker | FC, ST, SC (optional) |
| Entfernung | 0 ~ 500M (MM) / 0 ~ 80KM (SM) |
Daten:
| Datenprotokoll | RS485 |
| Datenquote | 0~200 Kbps |
| Fehlerquote | < 10- 9 |
| Verbindungsstück | Standard-Endleiter |
Video:
| SDI-Eingabe | ||
| Typ des Signals SDI | SMPTE 292M, SMPTE 259M | |
| Datenquoten | 270 Mbit/s - 1,48 Gbit/s | |
| Kabelgleichung |
Automatisches Kabel EQ (Belden 1694A Kabel) 250m @ 270Mbit/s, 140m @ 1,5Gbit/s |
|
| Verbindungsstück | BNC 75 Ohm | |
| Allgemein: | ||
| Eingangsleistung | 5 V Gleichspannung oder 12 V Gleichspannung | |
| Stromverbrauch (maximal) | Übertrager: 1,8 Watt Empfänger: 1,5 Watt | |
| Betriebstemperatur | -10°C bis 70°C | |
| Lagertemperatur | -40°C bis 85°C | |
| Betriebsfeuchtigkeit | 0 ~ 95% (nicht kondensierend) | |
| Nettogewicht | 750 g pro Paar | |
| Gehäuse | Aluminium | |
