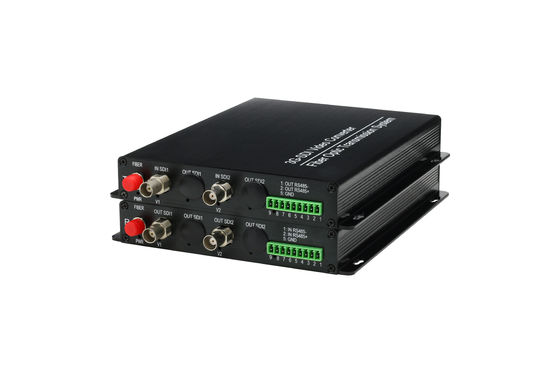

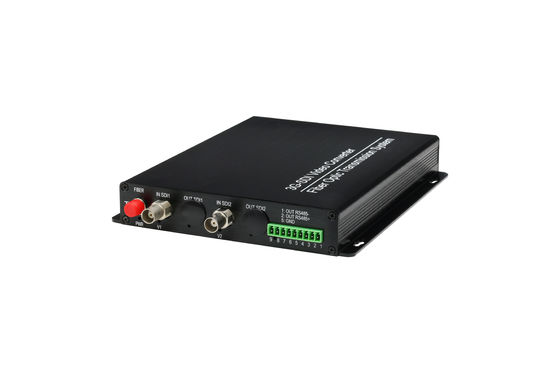

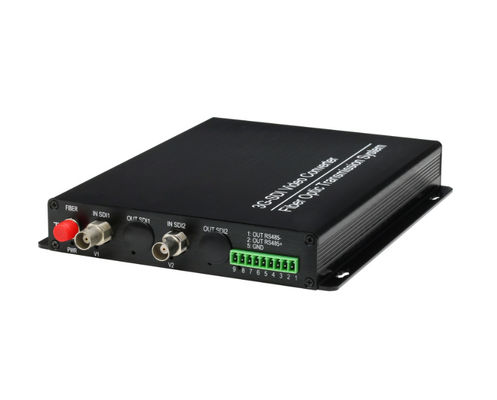

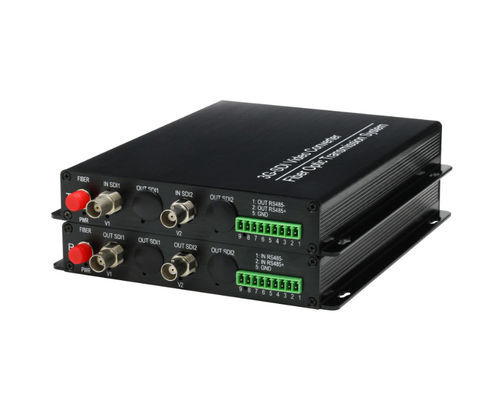

2 Chs 3G SDI HD SDI Video zu Glasfaser Konverter, CCTV Video Konverter SM / MM Faser

SystemkonstruktionGlasfaser-Video-Sender und -Empfänger

SDI-Serie kann Übertragung 2-Kanäle

SD-SDI/HD-SDI/3G-SDI-Video über eine einzelne Kernfaser.

Ein- oder Mehrmodus

SD-SDI/HD-SDI/3G-SDI-Einheiten sind so konzipiert, dass sie LC/PC-Optische Stecker unterstützen

Wir bieten Ihnen kostenloses Patch Cord + Adapter für Ihre Anfrage für SC/PC oder ST/PC oder FC/PC optische

Anschluss.

Die Übertragungsdistanz beträgt den optischen Budget.

Der Standard des Herstellers ist 20 km.

Eigenschaften

•2 Kanäle Video von SD-SDI/HD-SDI/3G-SDI kann über 1 einzelne Faser übertragen werden

• Die maximale Arbeitsgeschwindigkeit beträgt 3,2 Gb/s

• Unterstützung der SMPTE 292M (2,9 Gb/s) -Uhrwiederherstellung

• Unterstützt den Standard von 1.485Gbps/M ((HD-SDI/SD-SDI),SMPTE 425M 3Gb/s Mapping ((3G-SDI),SMPTE 424M 3Gb/s serielle Schnittstelle ((3G-SDI)

• Der Wellenlängenbereich beträgt 1310nm, 1550nm und 16 andere CWDM-Wellenlängen (entsprechen der ITU-T G.694.2)

• Automatische Kabelgleichung für alle Geschwindigkeiten unter 3,2 Gb/s (Belden 1694A)

• LED-Statusanzeige zur Überwachung der Arbeitsbedingungen

• Videoübertragungssystem kann viele Anwendungsbranchen unterstützen

•Der Glasfaseranschluss unterstützt den SFP-Transceiver

•Die Unterstützung des SDI-Videoformats:

625/25 PAL

525/29.97 NTSC

525/23.98 NTSC

720p50, 720p59.94

1080P 23.98/24/30/50/60

1080i 23/24/30/50/59.94

Typische Anwendung

Anmerkung

•Die optische Leistungsgarantie ist Multi-Mode ((62,5/125m),Single-Mode ((9/125m) geeignet.

•Wenn 50/125 m Multimodefaser verwendet wird, müssen 3 dB vom optischen Leistungsaufwand abgezogen werden.

•Die optische Übertragungsdistanz beschränkt sich auf den optischen Verlust der Faser und alle zusätzlichen Verluste durch Steckverbinder, Spleißungen und Patch-Panels.

•Die maximale Übertragungsdistanz ist auch durch die Faserbandbreite begrenzt.

•Der Stromadapter für eigenständige Einheiten wird von einem Drittanbieter hergestellt.

•Bitte wenden Sie sich für spezielle Anforderungen und Anpassungen an die Fabrik.

Spezifikationen

Video

Anzahl der Sendungen: 2 Sendungen

Eingangs-/Ausgangskonnektor: BNC 75Ω

Ein-/Ausspannung: 1,0 Volt p-p

Video Bits Rate: maximal 3,2 Gb/s

Video-SDI-Standards: 270 Mbps (SD-SDI)

1.485Gbps/M ((HD-SDI)

SMPTE425M3Gb/s Kartierung

SMPTE424M 3Gb/s serielle Schnittstelle

Daten

Datencode: RS485/RS422/RS232/Manchester

Physikalische Schnittstelle: Industriestandard-Schraubterminal

Frequenz-/Rate-Unterstützung: 0~400K bps

Glasfaser

Anzahl des optischen Ports: 1 SFP

Anschluss: Simplex LC

Übertragungsdistanz: Mehrmodus 550 m

Einmodisch 20 km 80 km

Wellenlänge: Multimode:850/1310 nm;

Einzelmodus:1310/1550 nm (optional)

Anschlüsse

Video: BNC 75Ω

Glasfaser: Simplex LC

Selbstständige Stromversorgung: Gleichspannung

Stromversorgung des Racks: Wechselstromleitung

Elektrische und mechanische Maschinen

Stromadapter: von AC 100-240V zu DC 5V 2A

Stromverbrauch: <3 W

Umwelt

Betriebstemperatur: -45 C ~ +75 C

Lagertemperatur: -45 C ~ + 85 C

Relative Luftfeuchtigkeit: 0% bis 95% (nicht kondensierend)

MTBF: > 100 000 Stunden

Anmerkung: Um den Bedürfnissen unserer Kunden gerecht zu werden und ihnen bei der Realisierung ihrer Projekte zu helfen, können wir auch

die Produkte nach den Anforderungen der Kunden herstellen.
