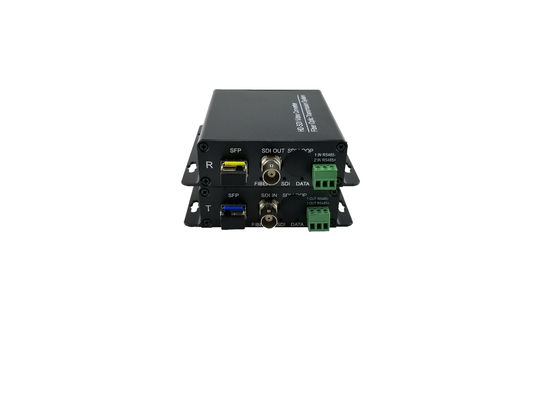

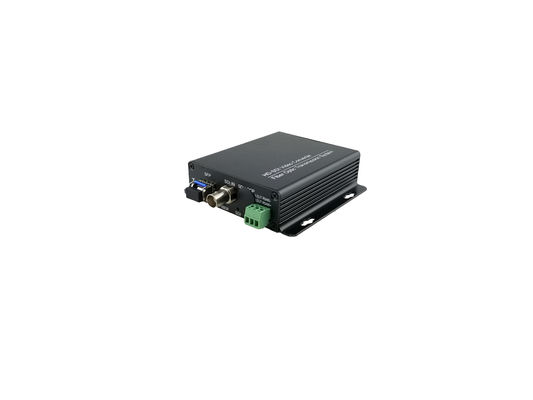

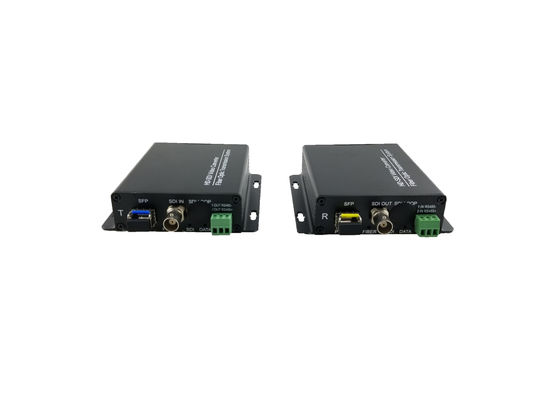

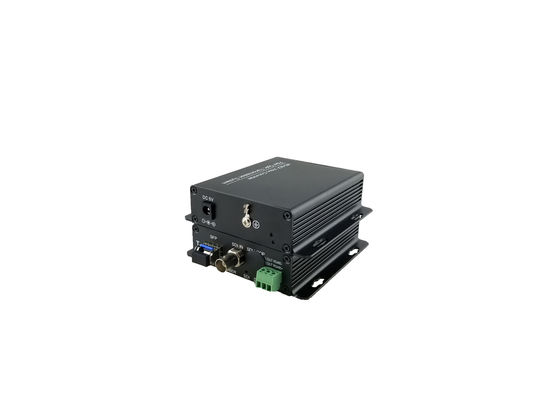

1Ch 1080P Hd-sdi Glasfaser-Video-Sender und -Empfänger mit SDI-Loopout und 1Ch Reverse RS485-Daten
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | HD-SDI-zu-Faser-Konverter | Definition der Unterstützung: | 1080p@30Hz |
|---|---|---|---|
| Betriebstemperatur: | -40~85℃ | Einhaltung der Norm: | SMPTE-292M HD-SDI und SMPTE-259M SD-SDI |
| Datenrate: | 20,97 Gbit/s,1.485Gb/s und 270Mb/s | Art der Faser: | SM oder MM |
| Glasfaserverbindung: | FC Default,SC Auswählbar | Material: | Aluminiumlegierung |
| Übertragungsdistanz: | 0 ~ 100 km, 20 km Standardeinstellung | Schlüsselwörter: | mit einer Leistung von mehr als 50 W |
HD-Video-Audioübertragung 1080p-Video-Sender HD-SDI-Faseroptikkonverter RS485 Einzelmodus bis 20/40/80km
Produktion:
Es ist ein 3G / HD-SDI-Sender und Empfänger ist die kostengünstige Übertragung Gerät für eine RichtungSD/HD/3G-SDI-Videosendung per Einzel- und Multimode-Optikfaserkabel.Übertragung von Video-Signalen über große Entfernungen in eine Richtung, einseitig umgekehrt 485 Steuersignal auf einer Single-Mode-Optische Faser.Unterstützung des SMPTE292M.SMPTE259M.SMPTE424 Signals.
Der SDI über Glasfaser-Konverter verwendet die neueste Video-Prozess-Technologie,die eine langfristige und qualitativ hochwertige Übertragung von 1-Kanal-Video- und 1-Kanal-umgekehrter RS485-Datensignal in Echtzeit unterstützenDas Signalformat reicht von 19,4 Mbps bis 2,97 Gbps, unterstützt SMPTE292, SMPTE259M, SMPTE297M, SMPTE305M, SMPTE310M usw.
Zeichnung:
Funktion und Merkmal:
1Unterstützung von 1-Kanal-Video und 1-Kanal-RS485-Datenübertragung
2, Abstand bis zu 20 km über SM-Faserkabel
3, Verfügbar für 19,4 Mb/s~2,97 Gb/s
4, 100 m Automatische Kabelgleichung, geeignet für alle Geschwindigkeiten unter 2,97 Gbit/s
5, Unterstützung des intakten Video-Regenerationsrelais
6, LED-Anzeiger zur Überwachung aller kritischen Parameter
7, keine Software erforderlich, Unterstützung Plug and Play
8, mit Überspannungs- und Elektrostatikschutzfunktion
Eigenschaften
| Parameter | Beschreibung | |
| Video | Anschluss | BNC |
| Bandbreite der Schnittstelle | 1.4835 Gbps,1.485 Gbps,2.97 Gbps | |
| Impedanz | 75Ω | |
| Entschließung |
Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsschwelle. 1280*720P@50Hz; 525i; 625i |
|
| RS485 | Anschluss | Industrieanlagen |
| Baud-Rate | Sie ist anpassungsfähig.Siehe auch: | |
| Glasfaser | Sie ist anpassungsfähig.Siehe auch: | LC/SC |
| Typ | Einzelmodus | |
| Wellenlänge | Einzelmodus 1310 nm | |
| Bandbreite | 2.97 Gbps/1.25 Gbps | |
| Übertragungsdistanz | EinzelmodusDer Weg ist 20/40/80 km. | |
| Andere | Macht | StromadapterGleichstrom 5V/2A |
| Leistungsausfall | Max. 2,5 W | |
| Temperatur | - 5°C~ + 70°C | |
| Luftfeuchtigkeit | 5% ~ 90% | |
| Größe | 120 mm × 97,5 mm × 25,2 mm | |
| Gewährleistung | 3 Jahre | |
| Produktmodell | HDSDI |
| Übertragungsdistanz | 0 ~ 20 km ((optional 40 km/60 km) |
| Wellenlänge | 1310 nm/1550 nm |
| Typ des Glasfaseranschlusses | SC/PC |
| Übertragungsleistung | -10 bis 3 dBm |
| Faserzahl | 1 Kern |
| Empfängerempfindlichkeit | Besser als 34 dBm |
| Kompatibel mit der Norm | Unterstützung des SMPTE292M, SMPTE259M Standards |
| Zinssatz | Arbeiten bei 270 Mbps ~ 1,5 Gbps |
| Video-Schnittstelle | 1 BNC |
| Datenoberfläche | 1 RS485-Industrie-Terminal |
| Nennwert der Eingabe und Ausgabe | 800mVp-p±10% |
| Die Nenn-Eingangs- und Ausgangsimpedanz | 75Ω |
| Probenahmefrequenz | 32K/48KHz |
| Nennwert der Eingabe und Ausgabe | Ungleichgewichte 2V p-p |
| Betriebstemperatur | 0 bis 40 Grad Celsius / 32 bis 104 Grad Fahrenheit |
| Speichertemperatur | -20 bis 60 Grad Celsius /-4 bis 140 Grad Fahrenheit |
| Relative Luftfeuchtigkeit | 20~90% RH (keine Kondensation) |
| Leistungsanforderungen | 5 ~ 24VDC |
Verbindungsdiagramm
Aufmerksamkeit: Kabel vorsichtig ein-/ausziehen.
Verpackung und Versand
Inhalt der Verpackung
1) Haupteinheit. SDI über Glasfaserverlängerer
2) Handbuch
3) Stromadapter
