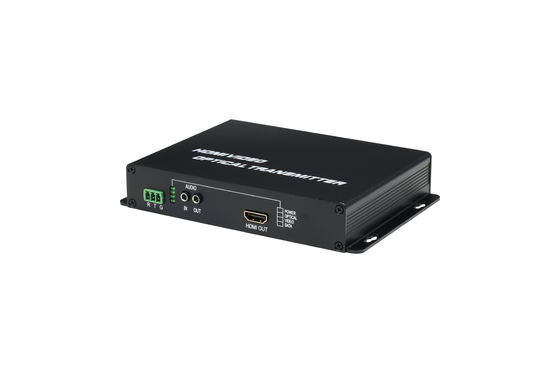

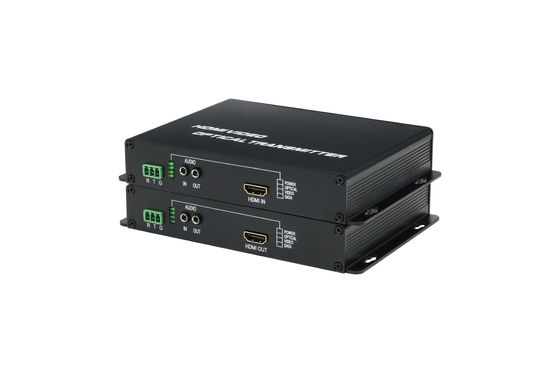

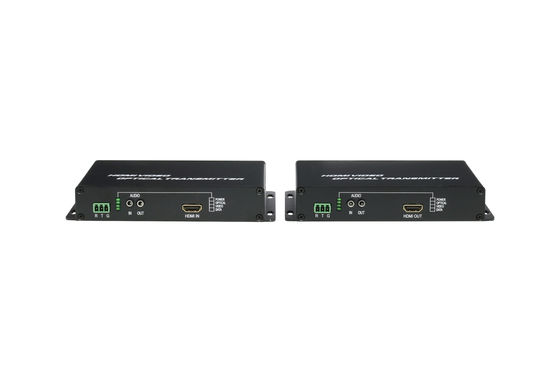

Keine Verzögerung unkomprimierte 1080P-HDMI-zu-Fiber-Erweiterung,1Kanal HDMI+1CH Außen Audio+1Ch RS232/RS422-Daten,20KM,LC

Übersicht

Der HDMI-Optische Sender und Empfänger übernimmt die fortschrittliche unkomprimierte digitale HD-Video- und Hochgeschwindigkeits-digitale Glasfaserübertragungstechnologie.Es kann die Signalquelle übertragen.,VGA-Signalquelle hohe digitale DVD/DVR...) zum Fernterminal leicht,mit starker Anti-Interferenz-Leistung,sichern das Signal vollständig und stabil

Eigenschaften

• Volldigitale Übertragung ohne Komprimierung auf Rundfunkniveau;
• Punkt-zu-Punkt, kaskadierte Verbindung, verteilte Netzwerkverbindung unterstützt und mit stabiler SNR;
• Blitzschutzstufe 3;
• frei von Querschnittsstörungen durch den optischen FM/PM/AM-Sender und -Empfänger;
• 1080p hochauflösendes HD-Audio- und Videosignal;
• Verlustfreie Videoregeneration und Weitergabe unterstützt;
• superoptischer Dynamikbereich und ohne Einstellung vor dem Gebrauch;
• Oberflächenbeschichtungstechnik;
• Glasfaser-WDM/CWDM/DWDM-Technik;
• 1000 M Glasfaserübertragung, leicht zu aktualisieren;
• industrielle Temperaturbereiche (-40 °C bis + 85 °C), die sich an verschiedene Umgebungen anpassen lassen;
• Anschluss-Heizklemmen;
• Wandmontiert oder 2U-Rackmontiert;
• Anpassung durch den Benutzer und OEM unterstützt.

Technischer Parameter

Produktverbindungsdiagramm

a. Zeichen eines Glasfaser-Videoempfängers

T: Glasfaser-Sender

R: Glasfaserempfänger

b. Leistungsanzeige

Licht an, der Glasfaser-Videoempfänger funktioniert.

c. Glasfaserschnittstelle

LC-Schnittstelle (SFP) (Warnung:Wenn das Gerät eingeschaltet ist, schauen Sie nicht direkt in die Augen, um Sehschäden zu vermeiden)

d. Angabe des Empfängers

Licht an, Glasfaser-Video-Empfänger empfängt Signal.

e. Videobildschnittstelle

T: HDMI-Videosignal-Eingabeoberfläche

R: HDMI-Videosignal-Ausgabeoberfläche

f. Videoanzeige

Licht an, Glasfaser-Video-Empfänger empfängt oder sendet Video-Signal.

g. Audioanzeige

Licht an, Glasfaser-Video-Empfänger empfängt oder sendet ein Audio-Signal.

h. Datenschnittstelle

Umgekehrte Datenausgabe

Links: Positive Ausgangsdaten

Mittel:negative Ausgangsdaten

Rechts: Boden

i. Umgekehrte Angabe der Daten

Licht an, Daten übertragen.

Licht aus, kein Datensignal.

j. Anzeige für die Sperrung

Licht an, Video- und Audiodaten sind gesperrt.

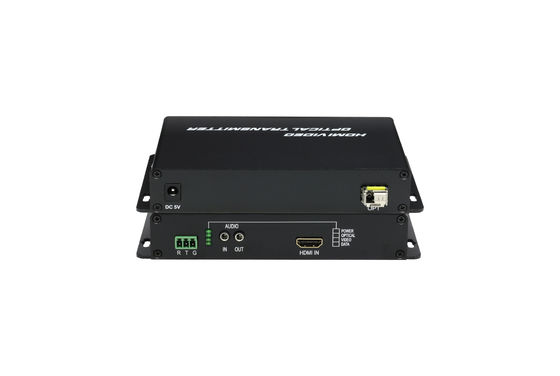

k. Aufbau der Rückseite

DC5V-Leistungseinheit für dieses Gerät.
