12G SDI Digital Broadcast Video über Singlemode-Glasfaser 1TX 4RX

• Unterstützt ST-2082-1 ​​(12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) und ST-259 (SD); kompatibel mit DVB-ASI und AES10 (MADI)

• Sowohl Sender als auch Empfänger verfügen über Funktionen zur Taktwiederherstellung; Ein Taktwiederhersteller kann hochfrequenten Jitter reduzieren und Daten mit einem reinen Low-Jitter-Takt vollständig wiederherstellen.

• Der Taktwiederhersteller ist auf 11,88 Gbit/s, 5,94 Gbit/s, 2,97 Gbit/s, 1,485 Gbit/s oder eine 1,001-Frequenzteilungs-Subrate und eine SMPTE-Rate von 270 Mbit/s festgelegt

• Der Signaleingang verfügt über eine automatische Kabelausgleichsfunktion (EQ), der Ausgang über eine Laufwerksfunktion (CD).

• Unterstützt optische Plug-and-Play-SFP-Module, die optische Module entsprechend unterschiedlichen Entfernungen oder Schnittstellen entsprechend den tatsächlichen Standortanforderungen ersetzen können

• Unterstützt Singlemode-Einzelfaser-/Dualfaser-Übertragungsentfernung von 10 km (Standard).

• Unterstützt Statuslichtanzeige

• Unterstützt die Stromversorgung von USB-Geräten

• Plug-and-Play, ohne Debuggen

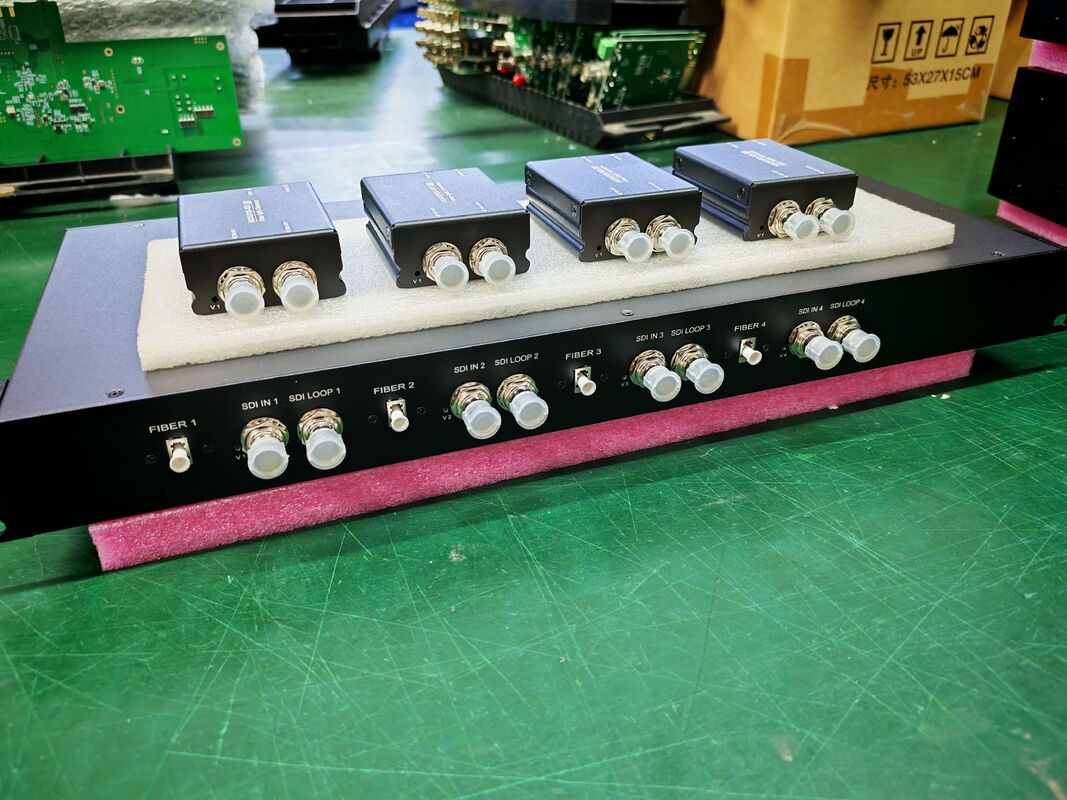

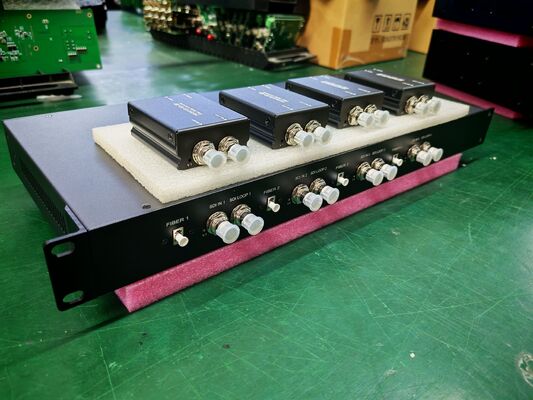

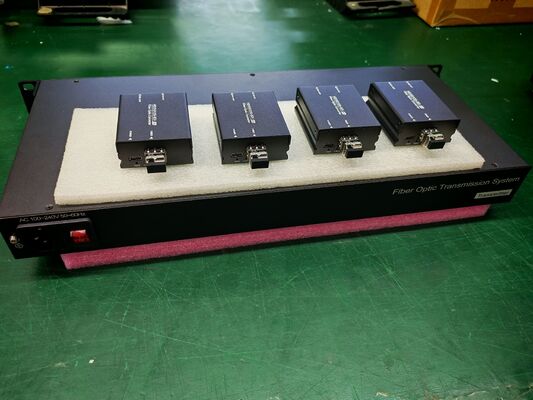

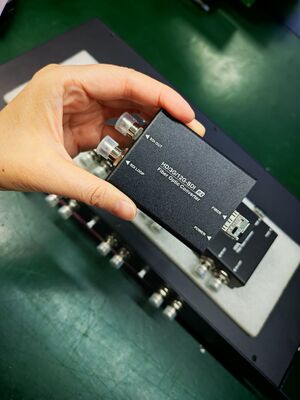

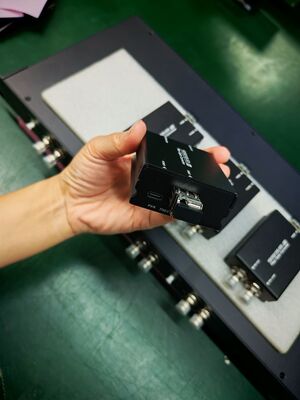

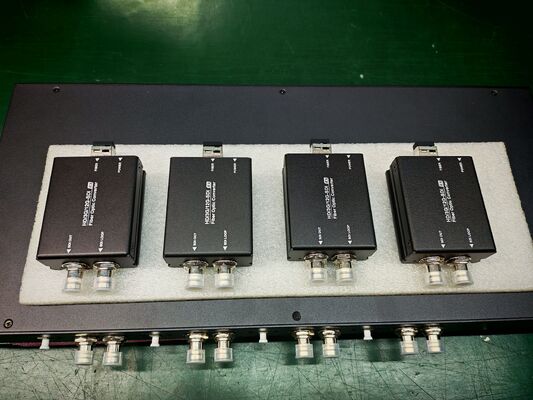

Bilder

Spezifikation

Anwendung

1. SMPTE-kompatibel mit serieller digitaler Schnittstelle

2. UHDTV/4K/8K/HDTV/SDTV-Video

3. IP-Medien-Gateway

4. Digitale Videoverarbeitung und -bearbeitung

Verbindungsdiagramm

Erinnerung

1. Es wird empfohlen, zum ersten Mal die kurze Glasfaserverbindung zu verwenden, um sicherzustellen, dass alle Funktionen des Geräts normal sind, und dann eine Fernübertragung durchzuführen

2. Das Signal des Glasfaserkonverters kann an den Leistungsverstärker ausgegeben werden, aber die Audioquelle des Leistungsverstärkers kann das Audioquellensignal nicht an den Glasfaserkonverter ausgeben, da sonst das Gerät verbrannt wird

Fehlerbehebung des Indikators

1: Betriebsanzeige ist abnormal (POWER)

Antwort:Überprüfen Sie, ob das Netzteil den Geräteanforderungen entspricht oder das Netzteil ausfällt

Ob die Steckdose nicht fest oder locker ist

2: Faserindikator ist abnormal (FASER)

Antwort:Überprüfen Sie, ob die Glasfaserschnittstelle locker und nicht eingesteckt ist

Prüfen Sie, ob die Glasfaser zu stark gedämpft ist

3: Videoanzeige ist abnormal (VIDEO)

Antwort:Überprüfen Sie die Signalquelle

Ersetzen Sie das Videokabel

4: Datenanzeige ist abnormal (DATA)

Antwort:Überprüfen Sie den COM-Port, ob die Baudrate konsistent ist

Überprüfen Sie, ob das serielle Anschlusskabel falsch herum angeschlossen ist

Aufmerksamkeit

Blitzschutz, statische Elektrizität und Erdung:

Es wird empfohlen, bei der Installation des Geräts die Auswirkungen der Erdung durch Blitzschlag und Präventionsmaßnahmen zu berücksichtigen. Starke statische Elektrizität beschädigt das optische Gerät und den Datenchip im Gerät. Es wird empfohlen, beim Ein-/Ausstecken des Datenanschlusses des optischen Konverters zunächst die Stromversorgung des optischen Konverters zu trennen.

Faser- und optische Komponenten:

Seien Sie beim Anschließen der Glasfaser vorsichtig, da die optischen Komponenten des optischen Konverters sehr zerbrechlich sind und Sie eine Beschädigung der optischen Komponenten vermeiden sollten. Es ist zu beachten, dass die von den optischen Komponenten des optischen Konverters erzeugte Lichtquelle schädlich für die Augen ist. Vermeiden Sie daher direkten Augenkontakt mit den optischen Komponenten des optischen Konverters. Wenn Sie die optische Leistung des optischen Wandlers ermitteln müssen, verwenden Sie bitte den optischen Leistungsmesser.

Ausrüstung und Installationsverfahren:

1. Glasfaserinstallation: Bitte führen Sie die Glasfaser vorsichtig in die Glasfaserschnittstelle des optischen Terminals ein, nachdem Sie sichergestellt haben, dass die Glasfaserverbindung die Installationsanforderungen erfüllt.

2. Geräteinstallation: Beim Gerät kann zwischen Sender und Empfänger unterschieden werden. Dies ist deutlich auf dem Etikett angegeben und auf dem Gehäuse des Geräts aufgedruckt.
