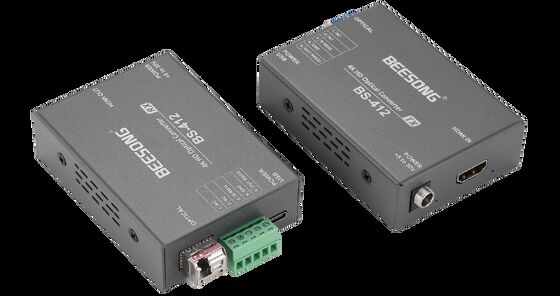

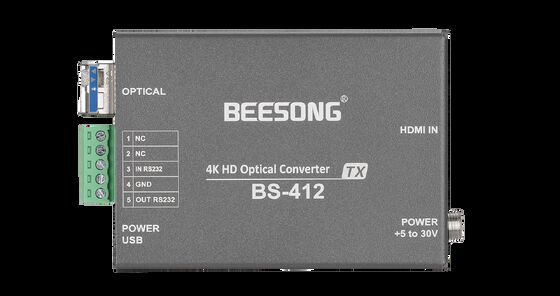

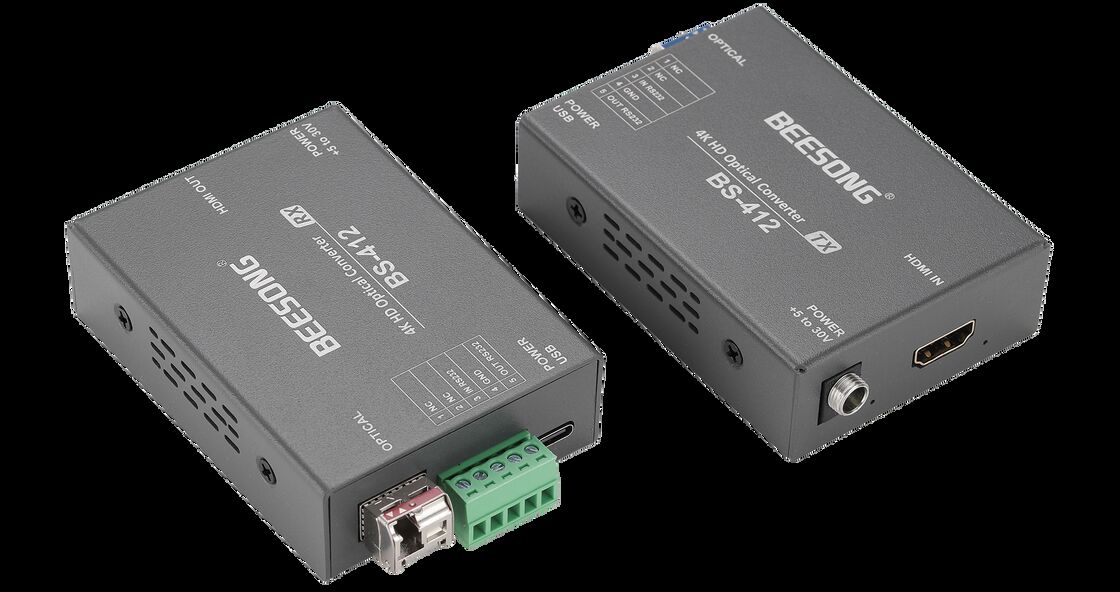

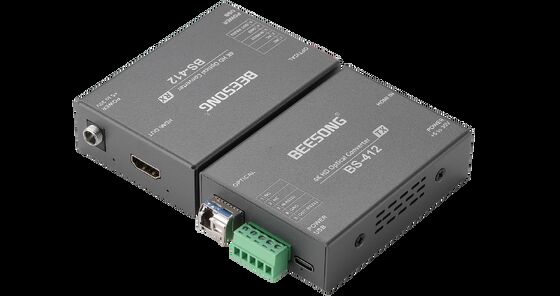

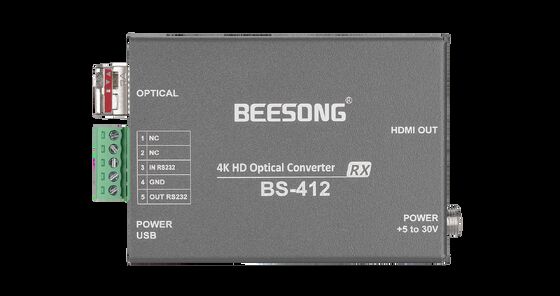

Neuester Mini 4K60 HDMI Glasfaser-Konverter mit RS232-Daten

Video entspricht HDMI 2.0-Standards, unterstützt HDCP 1.4/2.2/2.3 Verschlüsselung

um die Sicherheit der Inhalte zu gewährleisten.

Die Verwendung des EDID-Pass-Through-Modus sorgt für eine intelligente Abgleichung zwischen Anzeigegeräten und Quellgeräten.Vermeidung von Anzeigeproblemen, die durch Parameterinkompatibilität verursacht werden (z. B. falsche Auflösung oder Bildverzerrung), Verbesserung der Kompatibilität und Zuverlässigkeit.

Steuerung des Signalpass-Through: Durch die Verwendung von Pass-Through-Technologie wird eine bidirektionale RS232-Signalübertragung ermöglicht, die eine Fernsteuerung von entfernten Geräten (wie PTZ und Display-Menü) ermöglicht.Das Gerät kann RS232/RS485 Daten auswählen; RS232 ist die Standardkonfiguration. Für RS485-Daten wenden Sie sich bitte an das Vertriebspersonal, um die RS485-Daten vor dem Versand anzupassen.

Plug-in-SFP-Modul: Unterstützt Hot-Plug-Fähigkeit, Miniaturisierung Design, hohe Flexibilität, kann das Modul durch ein Multi-Mode oder längere Reichweite Modul nach Ihren tatsächlichen Bedürfnissen ersetzen.So kostengünstige Kontrolle und einfache Wartung.

- Ich weiß.

Multi-State-Indikator-LED: Bietet Echtzeit-Feedback, um Benutzern zu helfen, den Gerätestatus oder mögliche Probleme schnell zu identifizieren.

Die Single-Mode-Faser können eine Entfernung von bis zu 10 km ohne Relaisstrecke erreichen.

Großspannung DC 5 ~ 30V Design und bietet 2 Schnittstellen Stromversorgungsmodus, DC5.5 * 2.1 und USB Typ C, flexibler bei der Verwendung

Plug and play, keine Einstellung erforderlich.

Bilder

Anwendung

1. SMPTE-kompatibel mit serieller digitaler Schnittstelle

2. UHDTV/4K/8K/HDTV/SDTV-Video

3. IP-Medien-Gateway

4Digitale Videobearbeitung und -bearbeitung

Verbindungsdiagramm

Erinnerung

1Es wird empfohlen, die kurze Glasfaserverbindung zum ersten Mal zu verwenden, um sicherzustellen, dass alle Funktionen der Ausrüstung normal sind, und dann die Fernübertragung durchführen

2. Das Signal des Glasfaserwandlers kann an den Leistungsverstärker ausgegeben werden, aber die Audioquelle des Leistungsverstärkers kann das Audioquellensignal nicht an den Glasfaserwandler ausgegeben werden,Sonst wird die Ausrüstung verbrannt.

Fehlerbehebung des Indikators

1: Leistungsindikator ist abnormal (POWER)

Antwort:Überprüfen Sie, ob der Stromadapter den Anforderungen an die Ausrüstung entspricht oder ob der Stromadapter ausfällt

Ob die Steckdose nicht fest oder locker ist

2: Faserindikator ist abnormal (FIBER)

Antwort:Überprüfen Sie, ob die Glasfaseroberfläche los ist und nicht eingesteckt

Überprüfen Sie, ob die Glasfaser zu abgeschwächt ist

3: Videoanzeiger ist abnormal (VIDEO)

Antwort:Überprüfen Sie die Signalquelle.

Ersetzen Sie das Video-Kabel

4: Datenindikator ist abnormal (DATEN)

Antwort:Überprüfen Sie den COM-Port, ob die Baudrate konsistent ist

Überprüfen Sie, ob das Serienabschlusskabel rückwärts angeschlossen ist

Aufmerksamkeit!

Blitzschutz, statischer Strom und Erdung:

Es wird empfohlen, bei der Installation des Geräts die Auswirkungen der Erdung durch Blitz und die Vorbeugungsmaßnahmen zu berücksichtigen.Starke statische Elektrizität beschädigt das optische Gerät und den Datenchip in der AusrüstungEs wird empfohlen, beim Stecken/Ausschalten des Datenabschnitts des optischen Wandlers zuerst die Stromversorgung des optischen Wandlers abzuschließen.

Glasfaser- und optische Komponenten:

Vorsicht beim Anschließen der Glasfaser, da die optischen Komponenten des optischen Wandlers sehr zerbrechlich sind, und Sie sollten vermeiden, dass die optischen Komponenten beschädigt werden.Es ist zu beachten, daß die Lichtquelle, die von den optischen Komponenten des optischen Wandlers erzeugt wird, für die Augen schädlich ist.Wenn Sie die optische Leistung des optischen Wandlers ermitteln möchten, verwenden Sie bitte den optischen Leistungsmesser.

Ausrüstungs- und Montageverfahren:

1. Glasfaseranlage:Bitte fügen Sie die Glasfaser sorgfältig in die Glasfaseroberfläche des Glasfaserterminals ein, nachdem Sie bestätigt haben, dass die Glasfaserverbindung den Anforderungen der Installation entspricht.

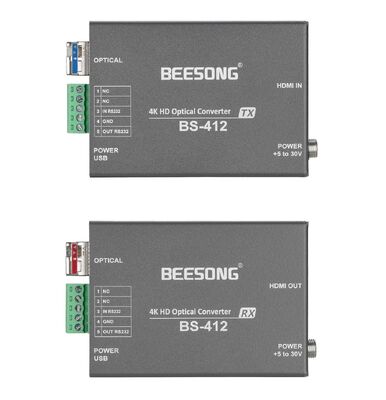

2Einrichtung der Ausrüstung: Die Ausrüstung kann zwischen Sender und Empfänger unterschieden werden, und dies ist klar auf dem Etikett und auf dem Fahrwerk der Ausrüstung angegeben.
