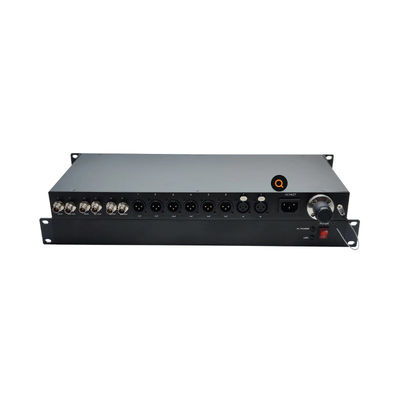

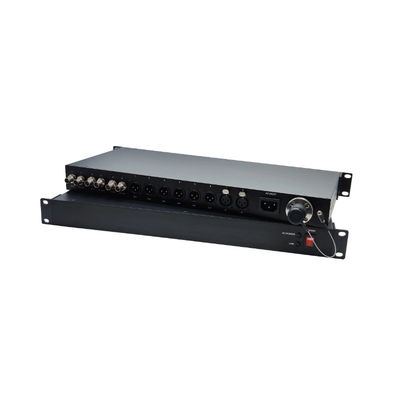

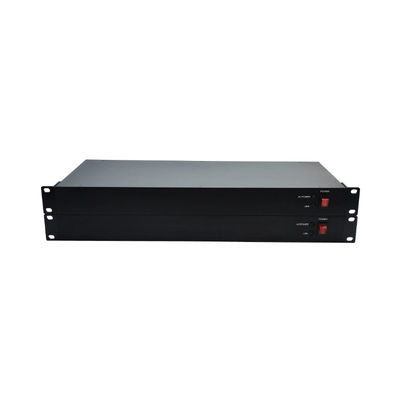

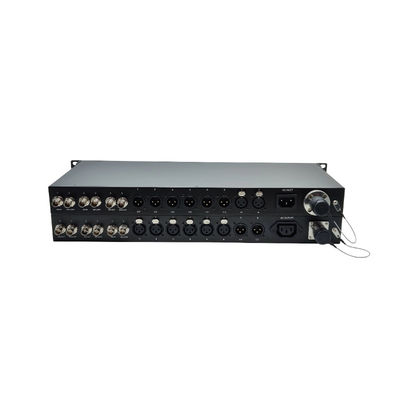

12G-SDI-zu-Glasfaser-Konverter mit XLR-Audio, Lemo-Anschluss 10 km, einschließlich Sender und Empfänger

Erweitert 3 Kanäle unkomprimiertes 12G-SDI-, 3G-SDI-, HD-SDI- oder SD-SDI-Video und 8 Kanäle XLR-Audio über einzelne Glasfaser bis zum weiteren Ende.

Single-Mode-Fiber-Unterstützung für Entfernungen von bis zu 10 km ((12.4 Meilen), Kompatibel mit Multimode-Fiber 0-300 Metern.

Hochwertige Sendung, lange Lebensdauer.

Echtzeit-Videoübertragung für außergewöhnliche Qualität und Auflösung.

Unterstützung der Videoauflösung 2160P@60, 1080P@60, 30, 25, 24Hz, 1080I@60, 50Hz.

Unterstützt SMPIE ST-2082, SMPTE 424M, SMPTE 292M, SMPTE 259M oder DVB-ASI kompatibel.

Unterstützt eingebetteten digitalen Audio-Stream. LED-Status bietet eine schnelle Angabe der Betriebsparameter.

Einfach zu installieren, Plug and Play.

Funktionen

1CH Vorwärts 12G-SDI

2CH Zurück 12GSDI

6CH Vorwärts XLR Audio

2CH Rückwärts XLR Audio

Lemo Fxw Stromversorgung

Beschreibung

Spezifikationen:
1. Fasertyp: Einzelmodus, Einzelfaser (Standard)
2. Arbeitsdistanz: 0~10 km
3Limo-Anschluss: FC/LC/SC/ST (optional)

SDI Video:
1- Video-Schnittstelle Nummer: 3ch mit Schleife
2- Physische Schnittstelle: BNC
3. Maximale Auflösung: 2160P @ 60Hz
4Video-Eingangs- und Ausgangsimpedanz: 75Ω (ungleichgewichtet)
5Video-Eingangs-/Ausgangsspannung: typische 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp
6Video-Bitrate: maximal 11,88 Gb/s
7. Video-SDI-Standard: 270 Mbps (SD-SDI),1.485Gbps/M(HD-SDI), SMPTE425M3Gb/s Mapping ((3G-SDI), SMPTE424M 3Gb/s serielle Schnittstelle ((3G-SDI), SMPIE ST-2082 12G-SDI

XLR Audio:
1. XLR-Schnittstelle Nummer: 8
2- Signalpegel: 0,5-4 Vp-p
3Dynamische Bandbreite: 101 dB
4Gesamtharmonische Verzerrung (THD): -90 dB
5Probenahmefrequenz: 192 KHZ
6Signal-Rausch-Verhältnis (SNR): 100 dB

Elektrische und mechanische:
1.Eingangsstrombedarf: Gleichspannung 5 V
2. Stromadapter: Wechselstrom 100V~240V
3Abmessungen: 445*228*45 mm

Das Paket enthält:
1 x 12G-SDI-Sender
1 x 12G-SDI Empfänger
1 x Benutzerhandbuch
2 x Außenstromversorgungsadapter (USA/EU/UK/AU Optional)

Bilder

Anwendung

1. SMPTE-kompatibel mit serieller digitaler Schnittstelle

2. UHDTV/4K/8K/HDTV/SDTV-Video

3. IP-Medien-Gateway

4Digitale Videobearbeitung und -bearbeitung

Verknüpfungsdiagramm

Erinnerung

1Es wird empfohlen, die kurze Glasfaserverbindung zum ersten Mal zu verwenden, um sicherzustellen, dass alle Funktionen der Ausrüstung normal sind, und dann die Fernübertragung durchführen

2. Das Signal des Glasfaserwandlers kann an den Leistungsverstärker ausgegeben werden, aber die Audioquelle des Leistungsverstärkers kann das Audioquellensignal nicht an den Glasfaserwandler ausgegeben werden,Sonst wird die Ausrüstung verbrannt.

Fehlerbehebung des Indikators

1: Leistungsindikator ist abnormal (POWER)

Antwort:Überprüfen Sie, ob der Stromadapter den Anforderungen an die Ausrüstung entspricht oder ob der Stromadapter ausfällt

Ob die Steckdose nicht fest oder locker ist

2: Faserindikator ist abnormal (FIBER)

Antwort:Überprüfen Sie, ob die Glasfaseroberfläche los ist und nicht eingesteckt

Überprüfen Sie, ob die Glasfaser zu abgeschwächt ist

3: Videoanzeiger ist abnormal (VIDEO)

Antwort:Überprüfen Sie die Signalquelle.

Ersetzen Sie das Video-Kabel

4: Datenindikator ist abnormal (DATEN)

Antwort:Überprüfen Sie den COM-Port, ob die Baudrate konsistent ist

Überprüfen Sie, ob das Serienabschlusskabel rückwärts angeschlossen ist

Aufmerksamkeit!

Blitzschutz, statischer Strom und Erdung:

Es wird empfohlen, bei der Installation des Geräts die Auswirkungen der Erdung durch Blitz und die Vorbeugungsmaßnahmen zu berücksichtigen.Starke statische Elektrizität beschädigt das optische Gerät und den Datenchip in der AusrüstungEs wird empfohlen, beim Stecken/Ausschalten des Datenabschnitts des optischen Konverters zuerst die Stromversorgung des optischen Konverters abzuschließen.

Glasfaser- und optische Komponenten:

Vorsicht beim Anschließen der Glasfaser, da die optischen Komponenten des optischen Wandlers sehr zerbrechlich sind, und Sie sollten vermeiden, dass die optischen Komponenten beschädigt werden.Es ist zu beachten, dass die Lichtquelle, die von den optischen Komponenten des optischen Wandlers erzeugt wird, für die Augen schädlich istWenn Sie die optische Leistung des optischen Wandlers ermitteln möchten, verwenden Sie bitte den optischen Leistungsmesser.

Ausrüstungs- und Montageverfahren:

1. Glasfaseranlage:Bitte fügen Sie die Glasfaser sorgfältig in die Glasfaseroberfläche des Glasfaserterminals ein, nachdem Sie bestätigt haben, dass die Glasfaserverbindung den Anforderungen der Installation entspricht.

2Einrichtung der Ausrüstung: Die Ausrüstung kann zwischen Sender und Empfänger unterschieden werden, und dies ist klar auf dem Etikett und auf dem Fahrwerk der Ausrüstung angegeben.
