Hochgeschwindigkeits-Signalerweiterung USB3.0 Glasfaserkonverter mit 10G SFP-Slot
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | USB-Glasfaserwandler | Glasfaserverbindung: | LC |
|---|---|---|---|
| Art der Faser: | Single-Fiber-Singlemode | Wellenlänge: | 1310nm-1550nm |
| Stromversorgung: | DC5V | Standards: | USB 3.0 |
| Paket: | Netural | Gewährleistung: | 3 Jahre |
Hochgeschwindigkeits-Signalerweiterung USB3.0 Glasfaserkonverter mit 10G SFP-Slot
Übersicht
USB3.0 Glasfaserwandler wird von unserer Firma mit unabhängigen geistigen Eigentumsrechten entwickelt.kombiniert mit der tatsächlichen Marktnachfrage,Durch die einkernoptische Faser kann 4-Kanal-Hochgeschwindigkeitssignalverlängerung von 250 Metern übertragenDarüber hinaus wird das Gerätnicht mit USB 2.0 und USB 1.0 Signalen kompatibel ist.
USB3.0 Glasfaserwandler verwendet einen speziellen USB PHY, um die Anforderungen des USB3.0 Protokolls zu erfüllen,und verwendet 10Gbps SFP, um die photoelektrische Umwandlung abzuschließen und die stabile Übertragung von USB3 zu erreichen.0 Hochgeschwindigkeitssignal.
USB3.0 Glasfaserwandler besteht aus einem Sender und einem Empfänger, der 5 V Strom über den Host-USB 3.0-A-Anschluss liefert,der Sender wird durch eine externe Stromversorgung angetrieben und versorgt den USB3.0-Gerät über den USB3.0-A-Anschluss.
Beachten Sie, dass SFP 10 Gbps optische Module verwendet, aber nicht USB 3.0 Bandbreite. USB3.0 Bandbreite ist 5G, und die Berechnungsmethode ist nicht 10 Gbps geteilt durch 8 zu erhalten 1250MB/s,es verwendet den gleichen 10-Bit-Übertragungsmodus wie SATA, so dass seine volle Geschwindigkeit nur 1000MB/s beträgt, und die Übertragungsgeschwindigkeit von 3.0 beträgt 500MB/s.
Beachten Sie, dass 5Gbps (500MB/s) der theoretische Übertragungswert ist. Wenn mehrere Geräte einen USB-Kanal teilen, wird der Master-Steuerungschip die für jedes Gerät verfügbare Bandbreite zuweisen und steuern.
Eigenschaften
1. entspricht der allgemeinen Serienbus 3.0-Spezifikation
2. Entspricht der USB-Stromversorgung 3.0-Spezifikation
3. Unterstützt Super Speed (5G bps) Rate
4Erfüllt den USB-Type-C®-Standard
5. Internes USB PHY übernimmt fortschrittlichen CMOS-Prozess, um einen geringen Stromverbrauch zu erzielen
6. Unterstützt 4 Kanäle unabhängige Konfiguration von USB3.0 Signal Eingabe
7. Unterstützen Sie PWM LED-Statusanzeiger
8Plug and play, kein Fahrer
9Nicht kompatibel mit USB 2.0 und USB 1.0

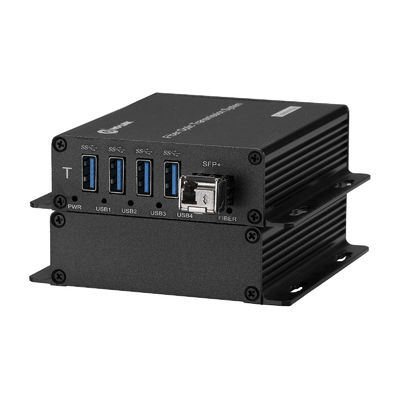

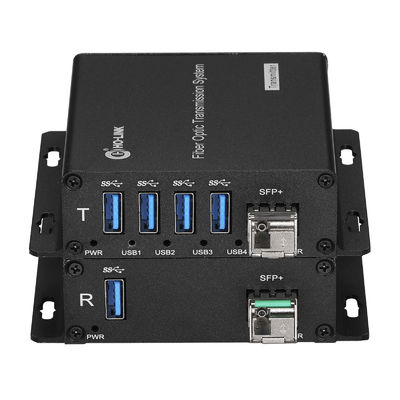

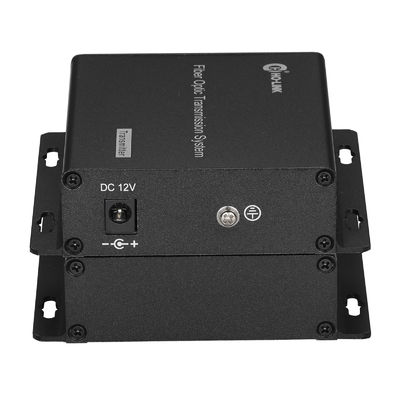

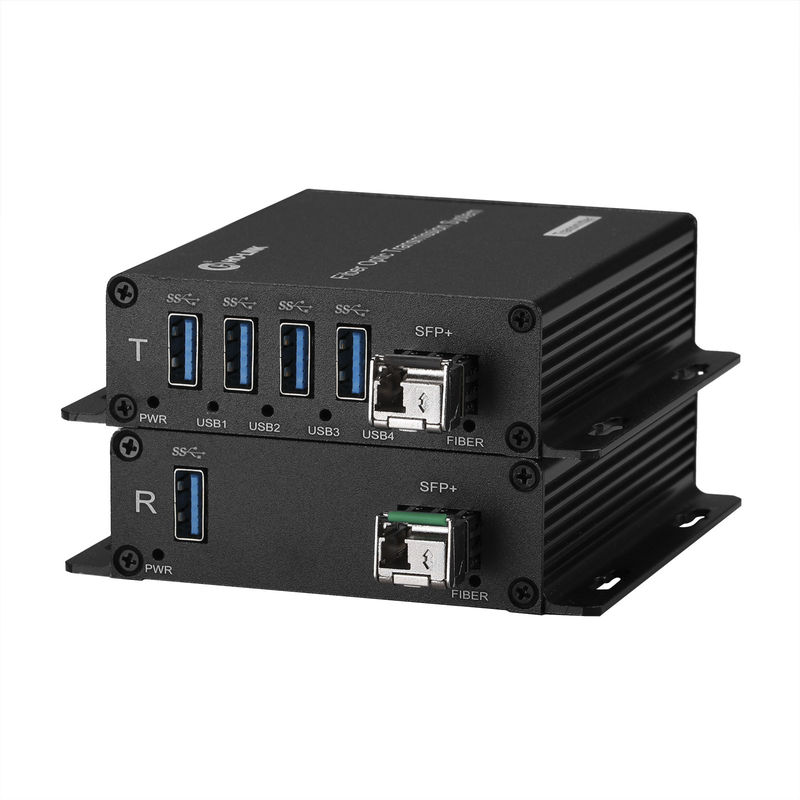

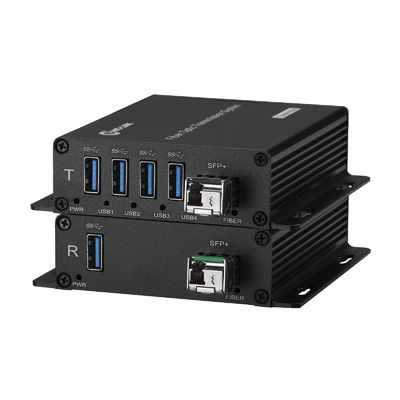

Bilder
Spezifikation
|
Faserparameter |
|
|
Wellenlänge |
1270 bis 1330 nm |
|
Zinssatz |
10 Gbps |
|
Übertragungsleistung |
>-3 dB |
|
Empfängerempfindlichkeit |
> 10 dB |
|
Glasfaseranschluss |
LC ((Einzelfaser-Einzelmodus) |
|
USB-Parameter |
|
|
Version |
Universeller Serienbus 3.0 |
|
Übertragungsrate |
5 Gbps (500 MB/s) |
|
USB-Tolllaststrom |
≤ 2A |
|
Versorgungsspannung |
5V |
|
Stromversorgung durch einen einzigen USB-Anschluss |
> 900 mA |
|
Physische Schnittstelle |
USB3.0 Typ A-Anschluss |
|
Leistungsparameter |
|
|
Eingangsspannung des Transmitters |
Gleichspannung 12V |
|
Energieverbrauch des Sender |
1.2W |
|
Empfänger-Eingangsspannung |
Gleichspannung 5V |
|
Stromverbrauch des Empfängers |
1.2W |
|
Mechanische Parameter |
|
|
Das Schalmetall |
Aluminiumlegierung |
|
Produktgröße |
104*104*28 mm |
|
Nettogewicht |
0.4 kg |
|
Art der Installation |
Wandmontierbarer Typ (Schreibtisch) |
|
Farbe |
Schwarz |
|
Verpackung |
|
|
Material |
Kraftpapier |
|
Packungsgröße |
275*220*55 mm |
|
Bruttogewicht |
0.65 Kilo |
|
Arbeitsumfeld |
|
|
Betriebstemperatur |
-20 °C ~ 75 °C |
|
Lagertemperatur |
-40°C bis 85°C |
|
Relative Luftfeuchtigkeit |
5 bis 95% (nicht kondensiert) |
Anwendung
1. SMPTE-kompatibel mit serieller digitaler Schnittstelle
2. UHDTV/4K/8K/HDTV/SDTV-Video
3. IP-Medien-Gateway
4Digitale Videobearbeitung und -bearbeitung

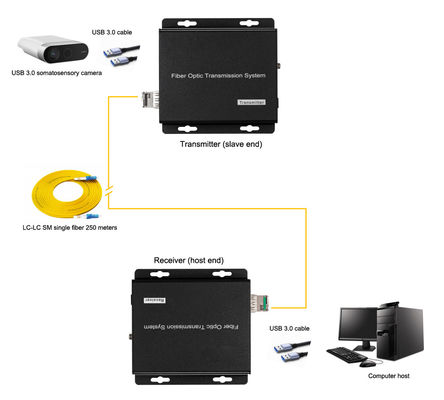

Verbindungsdiagramm
Erinnerung
1Es wird empfohlen, die kurze Glasfaserverbindung zum ersten Mal zu verwenden, um sicherzustellen, dass alle Funktionen der Ausrüstung normal sind, und dann die Fernübertragung durchführen
2. Das Signal des Glasfaserwandlers kann an den Leistungsverstärker ausgegeben werden, aber die Audioquelle des Leistungsverstärkers kann das Audioquellensignal nicht an den Glasfaserwandler ausgegeben werden,Sonst wird die Ausrüstung verbrannt.
Fehlerbehebung des Indikators
1: Leistungsindikator ist abnormal (POWER)
Antwort:Überprüfen Sie, ob der Stromadapter den Anforderungen an die Ausrüstung entspricht oder ob der Stromadapter ausfällt
Ob die Steckdose nicht fest oder locker ist
2: Faserindikator ist abnormal (FIBER)
Antwort:Überprüfen Sie, ob die Glasfaseroberfläche los ist und nicht eingesteckt
Überprüfen Sie, ob die Glasfaser zu abgeschwächt ist
3: Videoanzeiger ist abnormal (VIDEO)
Antwort:Überprüfen Sie die Signalquelle.
Ersetzen Sie das Video-Kabel
4: Datenindikator ist abnormal (DATEN)
Antwort:Überprüfen Sie den COM-Port, ob die Baudrate konsistent ist
Überprüfen Sie, ob das Serienabschlusskabel rückwärts angeschlossen ist
Aufmerksamkeit!
Blitzschutz, statischer Strom und Erdung:
Es wird empfohlen, bei der Installation des Geräts die Auswirkungen der Erdung durch Blitz und die Vorbeugungsmaßnahmen zu berücksichtigen.Starke statische Elektrizität beschädigt das optische Gerät und den Datenchip in der AusrüstungEs wird empfohlen, beim Stecken/Ausschalten des Datenabschnitts des optischen Konverters zuerst die Stromversorgung des optischen Konverters abzuschließen.
Glasfaser- und optische Komponenten:
Vorsicht beim Anschließen der Glasfaser, da die optischen Komponenten des optischen Wandlers sehr zerbrechlich sind, und Sie sollten vermeiden, dass die optischen Komponenten beschädigt werden.Es ist zu beachten, dass die Lichtquelle, die von den optischen Komponenten des optischen Wandlers erzeugt wird, für die Augen schädlich istWenn Sie die optische Leistung des optischen Wandlers ermitteln möchten, verwenden Sie bitte den optischen Leistungsmesser.
Ausrüstungs- und Montageverfahren:
1. Glasfaseranlage:Bitte fügen Sie die Glasfaser sorgfältig in die Glasfaseroberfläche des Glasfaserterminals ein, nachdem Sie bestätigt haben, dass die Glasfaserverbindung den Anforderungen der Installation entspricht.
2Einrichtung der Ausrüstung: Die Ausrüstung kann zwischen Sender und Empfänger unterschieden werden, und dies ist klar auf dem Etikett und auf dem Fahrwerk der Ausrüstung angegeben.

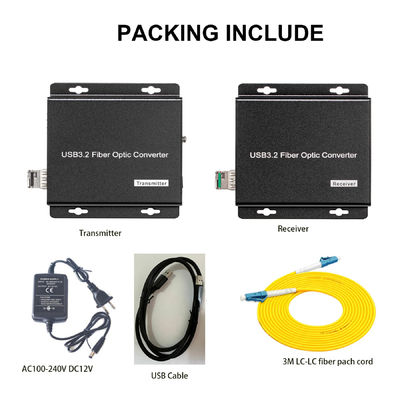

Verpackung und Versand
