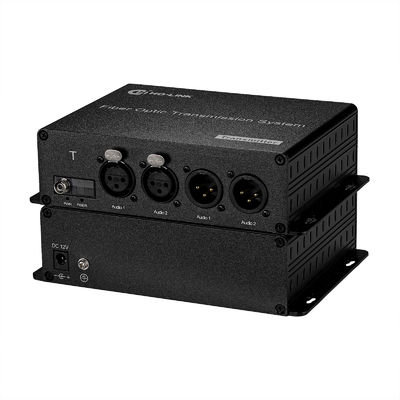

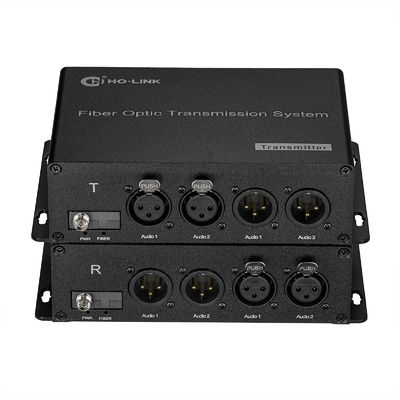

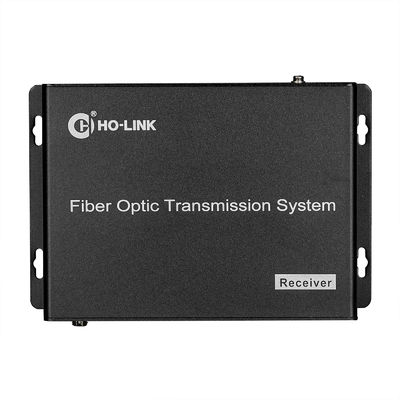

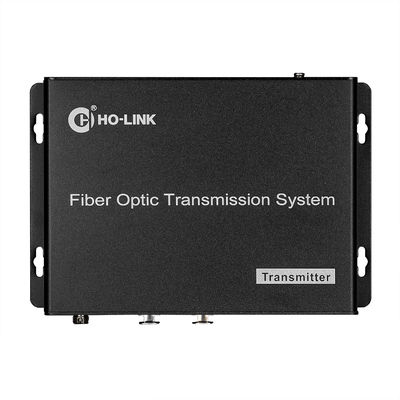

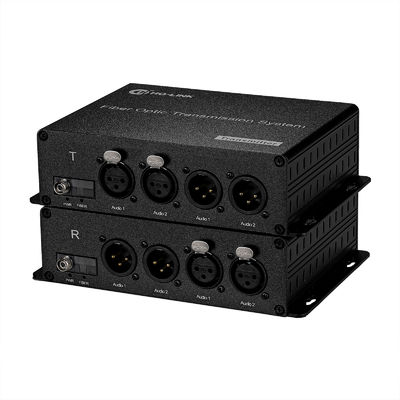

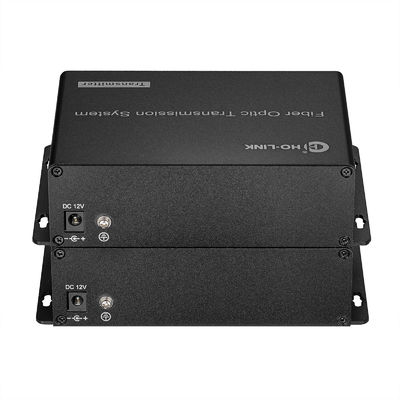

2 Port XLR Balanced Audio Channel BiDirectional über Faserkonverter Beste Ausstrahlung Audio FC Faseranschluss

1. Unterstützt 1 bis 32 Kanäle ausgeglichener Audio-Vorwärts-/Bidirectionalübertragung

2. Analog-Balanced-Audio-Sendung

3- Verwendung von FPGA, digitaler Codierungs-/Decodierungstechnologie und Clock Recovery, hohe Integration und hohe Stabilität

4Audio-Schnittstelle ist XLR Kanonenkopf Balance-Schnittstelle, hohe dynamische Reichweite von 100 dB

5. Automatische Hochpassfilterung zur Isolierung des Gleichstromverschiebens

6. Intelligentes Geräuschregelungssystem; für sanfte steigende oder fallende Schrägwellen und analoge Geräusche mit 100dB SNR im schlagfreien Betrieb

7Die Audiobildschnittstelle ist in Blitzschutzstufe 3, bis zu iec61000-4-5 (8/20μs) Differenzmodus: 6KV

8. Single und Multi-Mode kompatibel, Multi-Mode-Übertragungsdistanz ist 1 km, Single-Mode-Übertragungsdistanz 20 km, Unterstützung der angepassten Übertragungsdistanz von bis zu 100 km

9. LED-Zustandsanzeiger zur Überwachung des Betriebszustands der Vorrichtung
10. Plug and play, keine Einrichtung erforderlich

11. Die Geräte werden in Paaren verwendet. Beachten Sie, dass Geräte zwischen Sender und Empfänger unterschieden werden

Bilder

Spezifikation

Anwendung

1. SMPTE-kompatibel mit serieller digitaler Schnittstelle

2. UHDTV/4K/8K/HDTV/SDTV-Video

3. IP-Medien-Gateway

4Digitale Videobearbeitung und -bearbeitung

Verbindungsdiagramm

Erinnerung

1Es wird empfohlen, die kurze Glasfaserverbindung zum ersten Mal zu verwenden, um sicherzustellen, dass alle Funktionen der Ausrüstung normal sind, und dann die Fernübertragung durchführen

2. Das Signal des Glasfaserwandlers kann an den Leistungsverstärker ausgegeben werden, aber die Audioquelle des Leistungsverstärkers kann das Audioquellensignal nicht an den Glasfaserwandler ausgegeben werden,Sonst wird die Ausrüstung verbrannt.

Fehlerbehebung des Indikators

1: Leistungsindikator ist abnormal (POWER)

Antwort:Überprüfen Sie, ob der Stromadapter den Anforderungen an die Ausrüstung entspricht oder ob der Stromadapter ausfällt

Ob die Steckdose nicht fest oder locker ist

2: Faserindikator ist abnormal (FIBER)

Antwort:Überprüfen Sie, ob die Glasfaseroberfläche los ist und nicht eingesteckt

Überprüfen Sie, ob die Glasfaser zu abgeschwächt ist

3: Videoanzeiger ist abnormal (VIDEO)

Antwort:Überprüfen Sie die Signalquelle.

Ersetzen Sie das Video-Kabel

4: Datenindikator ist abnormal (DATEN)

Antwort:Überprüfen Sie den COM-Port, ob die Baudrate konsistent ist

Überprüfen Sie, ob das Serienabschlusskabel rückwärts angeschlossen ist

Aufmerksamkeit!

Blitzschutz, statischer Strom und Erdung:

Es wird empfohlen, bei der Installation des Geräts die Auswirkungen der Erdung durch Blitz und die Vorbeugungsmaßnahmen zu berücksichtigen.Starke statische Elektrizität beschädigt das optische Gerät und den Datenchip in der AusrüstungEs wird empfohlen, beim Stecken/Ausschalten des Datenabschnitts des optischen Konverters zuerst die Stromversorgung des optischen Konverters abzuschließen.

Glasfaser- und optische Komponenten:

Vorsicht beim Anschließen der Glasfaser, da die optischen Komponenten des optischen Wandlers sehr zerbrechlich sind, und Sie sollten vermeiden, dass die optischen Komponenten beschädigt werden.Es ist zu beachten, dass die Lichtquelle, die von den optischen Komponenten des optischen Wandlers erzeugt wird, für die Augen schädlich istWenn Sie die optische Leistung des optischen Wandlers ermitteln möchten, verwenden Sie bitte den optischen Leistungsmesser.

Ausrüstungs- und Montageverfahren:

1. Glasfaseranlage:Bitte fügen Sie die Glasfaser sorgfältig in die Glasfaseroberfläche des Glasfaserterminals ein, nachdem Sie bestätigt haben, dass die Glasfaserverbindung den Anforderungen der Installation entspricht.

2Einrichtung der Ausrüstung: Die Ausrüstung kann zwischen Sender und Empfänger unterschieden werden, und dies ist klar auf dem Etikett und auf dem Fahrwerk der Ausrüstung angegeben.
